Танк ИС-2
Содержание
Танк ИС-2
Танк ИС-2. Страница 2

Тяжелый танк ИС-2

Тяжелый танк ИС-2Танк был принят на вооружение Красной Армии в конце 1943 года и производился серийно с 1943 по 1946 год. Он представляет собой модификацию танка ИС-1 с вооружением, усиленным за счет установки весьма мощной 122-мм пушки Д-25 с дульным тормозом. Новая боевая машина обладала всеми качествами, необходимыми для борьбы с любым танком противника: мощная пушка, повышенная броневая защита и надежная силовая установка. В ходе испытаний при стрельбе по трофейному немецкому танку Т-V "Пантера" с расстояния 1500 метров снаряд танковой пушки пробил лобовую броню и, не утратив еще своей энергии, прошил все внутренности "Пантеры", вышиб по швам сварки броневую плиту на корме и отбросил ее от машины. ИС-2 снабжались радиостанцией 10-РК-26, прицелами ТШ-17, ПОП. Начиная с 1944 года на них стали устанавливать 12,7-мм зенитный пулемет ДШК. Всего было выпущено 3750 ИС-2, ставшего наряду с ИС-3 самым мощным танком Второй мировой войны.

танк ИС-2

Прародителями "Танка Победы" - ИС-2 - стали тяжелый танк КВ-1 и средний KB-13. Почти одновременно с ИС-1 началось производство более мощно вооруженной модели ИС-2 (объект 240). Только что созданная 122-мм танковая пушка Д-25Т (первоначально имевшая поршневой затвор) с начальной скоростью снаряда 781 м/с позволяла поражать все основные типы немецких машин на всех дистанциях боя. В опытном порядке на ИС устанавливались 85-мм пушка большой мощности с начальной скоростью снаряда 1050 м/с и 100-мм пушка С-34.

Танк ИС-2

В октябре 1943 года под руководством Н. Ф. Шашмурина была осуществлена проработка варианта танка ИС с более мощной танковой пушкой Д-25 калибра 122-мм. После успешного завершения государственных испытаний танк был отправлен на испытательный полигон под Москвой, где из его пушки с расстояния 1500 м произведен обстрел немецкого танка Pz. Kpfw. V  "Пантера".
Под маркой ИС-2 в октябре 1943 года танк был принят в серийное производство, которое было развернуто в начале 1944 года. При массе в 44 т незначительно превосходившей массу танка КВ-1с, новая боевая машина имела более толстую броню. Башня, лобовая деталь и подбашенная часть корпуса выполнялись литыми. Установка малогабаритных планетарных механизмов поворота (ПМП) конструкции А. И. Благонравова позволила уменьшить ширину корпуса ИС-1 на 18 см по сравнению с КВ-1С.

Тяжелый танк ИС-2

В 1944 году ИС-2 был модернизирован. Новый образец имел наклонную лобовую часть корпуса, вместо смотрового люка механика-водителя - щель, закрытую стеклоблоком. На кронштейне, закрепленном на подвижном погоне командирской башенки, установили крупнокалиберный зенитный пулемет. В том же году, выпустив 107 машин, производство танка ИС-1 прекратили. С этого момента в производстве остался только ИС-2. Его ходовая часть состояла из шести опорных катков с внутренней амортизацией на борт, трех поддерживающих катков, ведущего колеса заднего расположения со съемными зубчатыми венцами (цевочное зацепление) и направляющего колеса. Подвеска опорных катков - индивидуальная торсионная. В состав трансмиссии входили: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота и бортовые передачи.

Тяжелый танк ИС-2

Вскоре на ИС-2 изменили прицельные приспособления (в частности был изъят перископический прицел) и расширили броневую маску пушки. Кроме того, был введен крупнокалиберный зенитныи пулемет ДШК, который, впрочем, устанавливался не на всех танках. В таком виде ИС-2 принял участие в заключительных сражениях второй мировой. Танки ИС-2 поступали на вооружение отдельных тяжелых танковых полков которым уже при формировании присваивалось наименование "гвардейский". В начале 1945 года были сформированы несколько отдельных гвардейских тяжелых танковых бригад, включавших по три тяжелых танковых полка каждая.

Тяжелый танк ИС-2

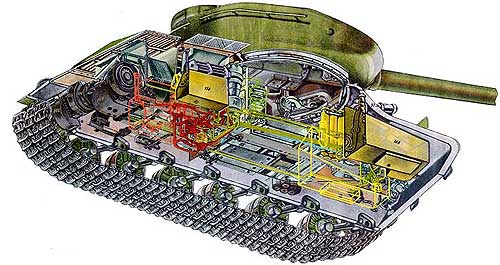

Компоновка тяжелого танка ИС

Компоновка тяжелого танка ИС - классическая, с кормовым расположением трансмиссии. Отделение управления располагалось в носовой части корпуса. В нем размещались сиденье механика-водителя, два топливных бака, приводы управления танком, контрольные приборы, два баллона со сжатым воздухом, центральный топливный кран, ручной топливный насос, кнопка электроспуска курсового пулемета и часть ЗИП. За сиденьем механика-водителя в днище имелся аварийный люк. Боевое отделение располагалось за отделением управления и занимало среднюю часть корпуса танка. Здесь находились сиденья заряжающего, сиденье командира башни (наводчика), сиденье командира танка, а также курсовой пулемет, основная часть боекомплекта, аккумуляторные батареи, обогреватели. По днищу боевого отделения проходили тяги приводов управления танком.

Тяжелый танк ИС-2

Над боевым отделением устанавливалась башня, в которой размещались пушка и два пулемета, прицелы и приборы наблюдения, часть боекомплекта, радиостанция, механизмы поворота башни, вентилятор боевого отделения и часть ЗИП. Моторное отделение находилось за боевым и отделялось от него перегородкой. В середине его на кронштейнах устанавливался двигатель. По обе стороны от него, по бортам, находились: справа - топливный, слева - масляный баки; над ними - масляные радиаторы, а в передней части моторного отделения, по бортам, воздухоочистители "мультициклон".
Трансмиссионное отделение располагалось в кормовой части танка. В нем размещались главный фрикцион, центробежный вентилятор, коробка передач, планетарные механизмы поворота и бортовые передачи. В перегородке между моторным и трансмиссионным отделениями, над вентилятором, устанавливались водяные радиаторы.

Тяжелый танк ИС-2

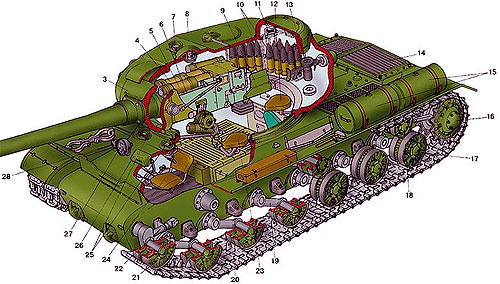

1. Дульный тормоз; 10.122-мм снаряды; 19. Балансир;
2. 122-мм пушка Д-25Т; 11. Триплекс; 20. Ограничитель хода балансира;
3. Маска пушки; 12. Место командира танка; 21. Направляющее колесо;
4. Накатник; 13. Кормовой пулемет; 22. Натяжной механизм;
5. Тормоз отката; 14. Жалюзи; 23. Место наводчика;
6. Телескопический прицел 10Т-17; 15. Походные топливные баки; 24. Место механика-водителя;
7. Прибор наблюдения MK-IV; 16. Ведущее колесо; 25. Приборы наблюдения механика-водителя;
8. Вентилятор; 17. Опорный каток; 26. Люк-пробка;
9. Лоток; 18. Поддерживающий каток; 27. Фара;

Корпус

Корпус танка представлял собой жесткую броневую сварную коробку из литой и катаной брони. Литые детали корпуса - носовая часть и подбашенная коробка. Днище, борта, корма и крыша корпуса - катаные. В верхнем лобовом листе был смонтирован смотровой люк-пробка механика-водителя. В передней части крыши корпуса имелись два перископических смотровых прибора, предназначавшихся для наблюдения за местностью при закрытом люке-пробке. Доступ в отделение управления был возможен только через люки башни.
В мае 1944 года носовая часть корпуса была изменена, при этом люк-пробку механика-водителя заменили смотровой щелью со стеклоблоком.

Башня

Башня - литая, обтекаемой формы. В ее лобовой части имелась амбразура, закрываемая подвижной бронировкой с тремя отверстиями для пушки, спаренного с ней пулемета и телескопического прицела. В задней части башни с левой стороны находился прилив, где крепилась шаровая установка кормового пулемета. По бортам башни имелись лючки для стрельбы из личного оружия, закрываемые броневыми заглушками. В крышу была вварена командирская башенка с входным люком и шестью смотровыми щелями. Справа от командирской башенки имелся люк для посадки и высадки экипажа. Башня приводилась во вращение электрическим поворотным механизмом или вручную. При работе электропривода максимальная скорость поворота башни достигала 2,4 об/мин.

Тяжелый танк ИС-2

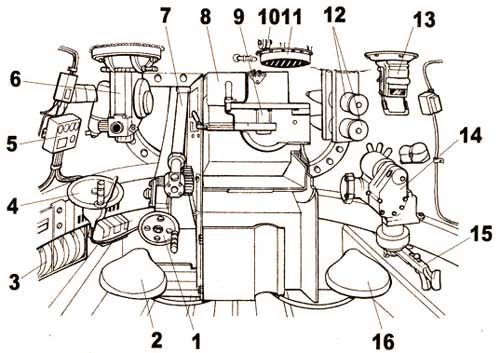

Внутренний вид башни танка
1 - подъемный механизм пушки 9 - поршневой затвор
2 - сиденье наводчика 10 - кронштейн походного крепления пушки
3 - укладка пулеметных магазинов 11 - вентилятор боевого отделения
4 - ручной привод механизма поворота башни 12 - 122-мм снаряды
5 - щиток башни 13 - прибор наблюдения МК-4
6 - перископический прицел 14 - механизм поворота башни
7 - телескопический прицел 15 - курсовой пулемет ДТ
8 - казенная часть пушки 16 - сиденье заряжающего
