Малые танки СССР Второй мировой войны


Танк Т-37А

Малый плавающий танк Т-37А

Советский малый плавающий танк Т-37АОпыт эксплуатации в войсках танкеток Т-27 показал, что для эф­фективного использования оружия оно должно размещаться в башне кругового вращения. Кроме того, для выполнения задач по разведке желательно, чтобы боевая машина была плавающей. В 1933 году такая машина была принята на вооружение Красной Армии под названием "малый плавающий танк Т-37А". Танк имел клепаный (или сварной) герметичный корпус из катаных броневых листов. Трансмиссия располагалась в передней части корпуса; боевое отделение и отделение управления были выполнены совмещенными, механик-водитель располагался слева, командир - справа по ходу движения.

Автомобильный двигатель "Форд-АА" располагался сзади, вдоль оси танка. Для увеличения плавучести к надгусеничным полкам слева и справа крепились поплавки, заполненные пробкой. Движение на плаву обеспечивалось гребным винтом, маневрирование - рулем. При этом лопасти гребного винта могли поворачиваться, обеспечивая таким образом реверс хода на плаву. За время серийного производства было выпущено 1909 линейных танков, 643 радиотанка Т-37 ТУ с радиостанциями, а также 75 так называемых "химических" танков с огнеметной установкой.

Плавающий танк Т-37А

Танк Т-37А.  История создания и модернизация

В конце 1930 года на английской фирме Vickers Armstrong разработали проект легкого плавающего танка. Его прототип, изготовленный к началу апреля следующего года, прошел успешные испытания на реке Темза близ Челси. Первоначально новая машина именовалась в документах, как "Vickecrs-Carden-Loyd amphibious tank".
Танк имел клепаный корытообразный корпус и башню с пулеметом, заимствованную у 6-тонного Vickers Model А. Плавучесть машины обеспечивалась за счет водоизмещения корпуса и установленных вдоль его бортов массивных поплавков из бальзы. Блокированная подвеска состояла из двух двухкатковых тележек (на борт). В качестве упругого элемента использовались четвертьэллиптические листовые рессоры. Ведущие колеса располагались впереди, а в качестве направляющих колес использовались вторые катки задних тележек (следует отметить, что конструкция ходовой части во многом была заимствована у легкого 3-тонного трактора, разработанного фирмой Vickers в 1929 году). На танке устанавливался карбюраторный 90-сильный двигатель Maсdows EST, позволяющий 2,75-тонной машине развивать скорость до 50 км/ч на суше и до 9 км/ч на плаву. Движение на плаву осуществлялось при помощи гребного винта и кольцевого руля. Двигатель с радиатором и четырехскоростной коробкой перемены передач были размещены в корпусе справа, а слева находилась рубка механика-водителя и башня.


Танк Т-38

Малый плавающий танк Т-38

Советский малый плавающий танк Т-38В 1935 году была проведена модернизация танка Т-37А, направленная на улучшение его ходовых характеристик. При сохранении прежней компоновки новый танк, получивший обозначение Т-38, стал ниже и шире, что повысило его остойчивость на плаву, а улучшенная система подвески позволила увеличить скорость и плавность хода. Вместо автомобильного дифференциала на танке Т-38 использованы в качестве механизма поворота бортовые фрикционы.

При производстве танка широко использовалась сварка. Машина была при­нята на вооружение Красной Армии в феврале 1936 года и находилась в производстве до 1939 года. Всего промышленностью было выпущено 1382 танка Т-38. Они состояли на вооружении танковых и разведывательных батальонов стрелковых дивизий, разведывательных рот отдельных танковых бригад. Необходимо отметить, что в то время ни в одной из армий мира таких танков не было.

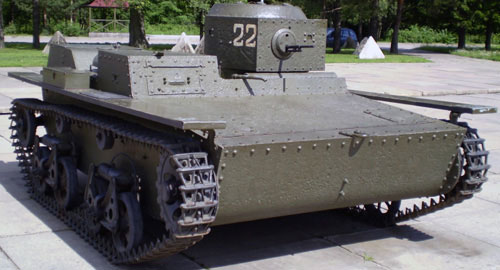

малый плавающий танк Т-38

Эксплуатация плавающих танков в войсках выявила у них большое количество недостатков и недоработок. Выяснилось, что у Т-37А ненадежна трансмиссия и ходовая часть, часто спадают гусеницы, мал запас хода, недостаточен запас плавучести. Поэтому КБ завода №37 получило задание на проектирование нового танка-амфибии на базе Т-37А. Работы начались в конце 1934 года под руководством нового главного конструктора завода Н. Астрова. При создании боевой машины, получившей заводской индекс 09А, предполагалось устранить выявленные недостатки Т-37А, главным образом повысить надежность работы агрегатов нового плавающего танка. В июне 1935 года опытный образец танка, получившего армейский индекс Т-38, вышел на испытания. При проектировании нового танка конструкторы по возможности постарались использовать элементы Т-37А, к этому времени хорошо освоенного в производстве.

Компоновка плавающего Т-38 была аналогична танку Т-37А, но механик-водитель был размещен справа, а башня слева. В распоряжении механика-водителя имелись смотровые щели в лобовом щитке и правом борту корпуса.
Т-38, по сравнению с Т-37А, имел более широкий корпус без дополнительных надгусеничных поплавков. Вооружение Т-38 осталось прежним - 7,62-мм пулемет ДТ, смонтированный в шаровой установке в лобовом листе башни. Конструкция последней, за исключением мелких изменений, была полностью заимствована у танка Т-37А.
На Т-38 был установлен тот же двигатель, что и на его предшественнике ГАЗ-АА мощностью 40 л.с. Двигатель в блоке с главным фрикционом и коробкой перемены передач устанавливался вдоль оси танка между сиденьями командира и механика-водителя.
Трансмиссия состояла из однодискового главного фрикциона сухого трения (автомобильное сцепление от ГАЗ-АА), "газовской" четырехскоростной коробкой перемены передач, карданного вала, главной передачи, бортовых фрикционов и бортовых передач.

малый плавающий танк Т-38
