Танк "Тигр"
Описание
Танк Тигр в бою

Тяжелый танк Т-VI "Тигр", Pz.Kpfw. VI "Tiger I" Ausf Н/Е (Sd.Kfz.181)

Танк ТигрТанк "Тигр" разработан фирмой "Хеншель" в 1942 году и выпускался серийно с августа 1942 года до августа 1944 года. Танк имел сварной корпус коробчатого сечения с вертикальным расположением лобовых и бортовых листов толщиной 80 мм - 100 мм. В передней его части находилось отделение управления, в котором размещались механик-водитель и стрелок-радист, здесь же были смонтированы механизмы силовой передачи. Боевое отделение с массивной цилиндрической башней располагалось посередине танка. В башне монтировалась мощная полуавтоматическая зенитная пушка калибра 88-мм и с длиной ствола 56 калибров. Бронебойный снаряд этой пушки с дистанции 1000 метров пробивал броню 115-мм, а подкалиберный с дистанции 500 м - 180-мм.

Двенадцатицилиндровый V-образный двигатель жидкостного охлаждения располагался в задней части корпуса. Ходовая часть имела катки большого диаметра, располагавшиеся в шахматном порядке. Для повышения проходимости была использована гусеничная лента шириной 72 см. При этом для обеспечения перевозки танка по железной дороге эту ленту следовало менять на более узкую. Танк "Тигр" получился очень тяжелым, с большим удельным давлением на грунт и, соответственно, с низкой проходимостью. В его конструкции имели место технические дефекты. Первое использование танков - в сентябре 1942 года и в январе 1943 года на Волховском фронте было неудачным: несколько танков было подбито, один захвачен и подвергнут тщательному изучению. Следствием этого стало ускорение создания танков и Т-34-85, а также разработка методов борьбы с новым танком. Танк поступал на вооружение отдельных тяжелых танковых батальонов и танковых дивизий.

Танк "Тигр"

"Тигр"

Впервые танки "Тигр" пошли в бой 29 августа 1942 года под Ленинградом, у станции Мга


Номенклатура бронетехники

Танки второго поколения Panzerkampfwagen ("Панцеркампфваген"), с которыми Германия сражалась во Второй мировой войне, изначально обозначались акронимом "PzKw", что сбивало с толку самих военных, так как за аббревиатурой "РzКw" скрывались бронетранспортеры. Соответственно, для боевых бронированных машин выбрали буквенные индексы "PzKpfw", или "Pz.Kpfw", что случилось, однако, не ранее примерно середины войны. Чтобы отличать одну модель от другой, использовались римские цифры, как, например, PzKpfw IV; версии же их обозначались сокращенным словом "аусфюрунг" (модель), сокращенно Ausf. Также применялась отдельная маркировка SdKfz ("зондеркрафтфорцойг" - машина специального назначения), которая не отражала вариантов - различий между разными версиями одного и того же технического средства. Так, все 12 модификаций PzKpfw III назывались также SdKfz 141. Число индекса изменялось только применительно к основной машине.

Три последних немецких танка Второй мировой войны имели, кроме того, "персональные имена" - "Тигр", танк "Пантера" и "Тигр II", который позднее стал называться "Королевским Тигром" ("Кёнигстигер"). Таким образом, полная версия названия выглядела, например, так: PzKpfw V "Пантера" Ausf.G. В иных случаях обозначения танков меняли задним числом - например, PzKpfw VI "Тигр" Ausf Н (SdKfz 181) перекрестили в PzKpfw VI "Тигр I" Аusf Е. "Тигр II" в итоге превратился в PzKpfw "Тигр II" Ausf B (SdKfz 182).  Обозначение модели (Ausf.) не всегда четко следовало алфавитному порядку, как необязательно использовались все буквы. В случае с "Тигром" оригинальные индексы (Н и Р) говорили о том, какой фирме принадлежала разработка - "Хеншель" или КБ Ф. Порше. Подварианты порой получали арабские цифры, следовавшие за буквенным обозначением: допустим, PzKpfw IV F2.

Танки одного и того же типа, но с разными орудиями различались по ссылкам на марку главного вооружения или же его номинальный калибр, собственный типовой индекс или даже длину ствола. Так, PzKpfw III с короткоствольной 75-мм пушкой мог называться PzKpfw III (75). Различие между "Тиграми" и "Королевскими Тиграми" проводилось за счет указания индекса их главного вооружения. "Тигр" стал PzKpfw VI (8,8-см KwK 36L/56), а "Королевский Тигр" - PzKpfw VI (8,8-см KwK 43L/71). Использовались и какие-то особые обозначения, если они облегчали задачу идентификации той или иной машины. С 1938 года опытные образцы и экспериментальные танки впервые были снабжены аббревиатурой "VК" ("Фолькеттенкрафтфарцойг" -полностью гусеничная машина), за которой следовал четырехзначный номер, причем первая пара цифр отражала массу изделия в тоннах, тогда как вторая отличала один прототип от другого. Если же одни и те же технические требования выполнялись двумя или более производителями, присутствовала первая буква названия фирмы в скобках: так, например, (Н) после VК 3001 говорила о том, что танк создан в КБ "Хеншель".

С 1943 года и далее экспериментальные или же просто разрабатывавшиеся модели стали снабжать буквой "Е" в индексе ("энтвиклюнгстюп" - разрабатываемый тип), после чего следовало примерное указание на вес, т.е. классификацию по массе.

Обычно пользуются наименованиями:
"Тигр", подразумевая под ним PzKpfw VI "Тигр I" Ausf Н/Е (SdKfz 181) с пушкой KwK 36 L/56, и
"Королевский Тигр" для обозначения PzKpfw "Тигр II" Ausf В "Кёнигстигер" (SdKfz 182) с орудием Кw/К 43L/71.


Номенклатура бронетехники

Танк "Тигр". История создания и модернизация

 Начиная с 1937 года немецкии генеральный штаб требовал более тяжелый и мощный танк, чем строившиеся тогда серийные PzKpfw III и IV. Его боевая масса должна была быть не меньше 30 т, и ему отводилась роль танка прорыва. Но с разработкой новой машины не торопились. Однако в 1940 году стало ясно, что PzKpfw III и IV не в состоянии справиться с толстой броней французских и английских танков. Еще более неприятный сюрприз преподнесли вермахту через год советские Т-34 и КВ. В сложившейся ситуации был объявлен конкурс на тяжелый танк, вооруженный мощной 88-мм пушкой с высокой начальной скоростью снаряда. Орудие должно было устанавливаться в башне кругового вращения.

Тяжелый танк

Первые танки "Тигр" имели на корпусе мортирки для выстреливания противопехотных мин типа "S" и на башне - дымовые гранатометы NbK39. На танках более позднего выпуска одна фара устанавливалась в передней части корпуса между смотровым прибором механика-водителя и пулеметом. Танки раннего выпуска оснащались бинокулярным телескопическим прицелом TZF9с, тогда как на более поздние устанавливался монокулярный прицел TZF9E. 495 первых "Тигров" оборудовались также так называемыми воздушными трубами, которые позволяли преодолевать по дну водные преграды глубиной до 4 метров.

Танк PzKpfw VI

Одним из наиболее существенных изменений было использование на последних 800 "Тиграх" стальных опорных катков. Танки, которые эксплуатировались в условиях бездорожья, имели воздушные фильтры типа "Фейфель". На "Тиграх" применялись гусеницы двух типов - транспортировочные с траками шириной 520-мм и боевые с траками шириной 725-мм. Использование двух типов гусениц было связано с тем, что "Тигр" не вписывался по ширине в габариты железнодорожного вагона. Перед погрузкой на платформу с танка снимали один ряд опорных катков и "обували" его в другие более узкие, гусеницы.

PzKpfw VI

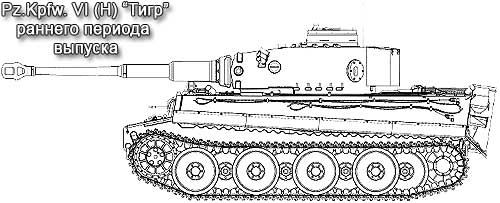

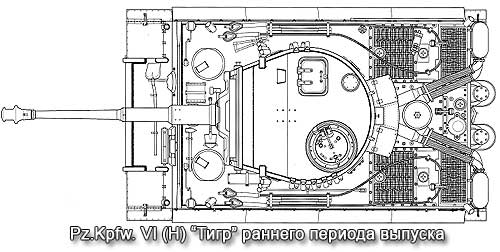

Тактико-технические характеристики танка Рz.Крfw.VI(Н)

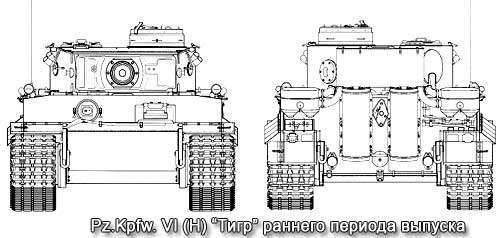

"Тигр" раннего периода выпуска

Боевая масса, кг: ...........................56000
Длина, м:....................................8.45
Ширина, м:................................3.4-3.7
Высота, м:...................................2.93
Экипаж, чел.:...................................5
Двигатель:......................Мауbach HL 210Р30
Мощность, л.c.: ..............................600
Максимальная скорость, км/ч:
по шоссе ......................................38
по грунтовой дороге..........................10-20
Запас хода по шоссе, км: .....................140
Запас топлива, л: .............................534
Расход топлива на 100 км, л:
по шоссе .....................................270
по грунтовой дороге............................480
Вооружение:
пушка ...........................88-мм КwК 36 L/56
пулеметы .........................2 х 7.92-мм МG34
дымовые гранатометы...............6 х NbК 39 90-мм
Боекомплект, шт.:
снарядов ...................................... 92
патронов.....................................4500
Броневая защита
(толщина/угол наклона), мм/град :

Корпус
лоб (верх)..................................100/10
лоб (низ)...................................100/24
борт.........................................80/0
корма........................................80/8
крыша.........................................25
днище.........................................25
Башня
лоб.........................................100/8
борт.........................................80/0
крыша.........................................25
маска пушки .............................100-110/0

Тактико-технические характеристики танка Рz.Крfw.VI(Н)

На первых 250 танках в качестве силовой установки применялись двигатели "Майбах" HL210Р30 мощностью 650 л. с. Остальные машины оснащались 700-сильными двигателями "Майбах" HL230Р45. И те и другие силовые установки представляли собой 12-цилиндровые V-образные рядные карбюраторные моторы жидкостного охлаждения. Танки, которые выпускались с середины 1943 года, покрывались циммеритом и имели дополнительный перископ заряжающего. Остальные машины отличались видоизмененным дульным тормозом 88-мм пушки KwK 36 L/56. На башне и корпусе были предусмотрены крепления для дополнительных гусеничных траков.

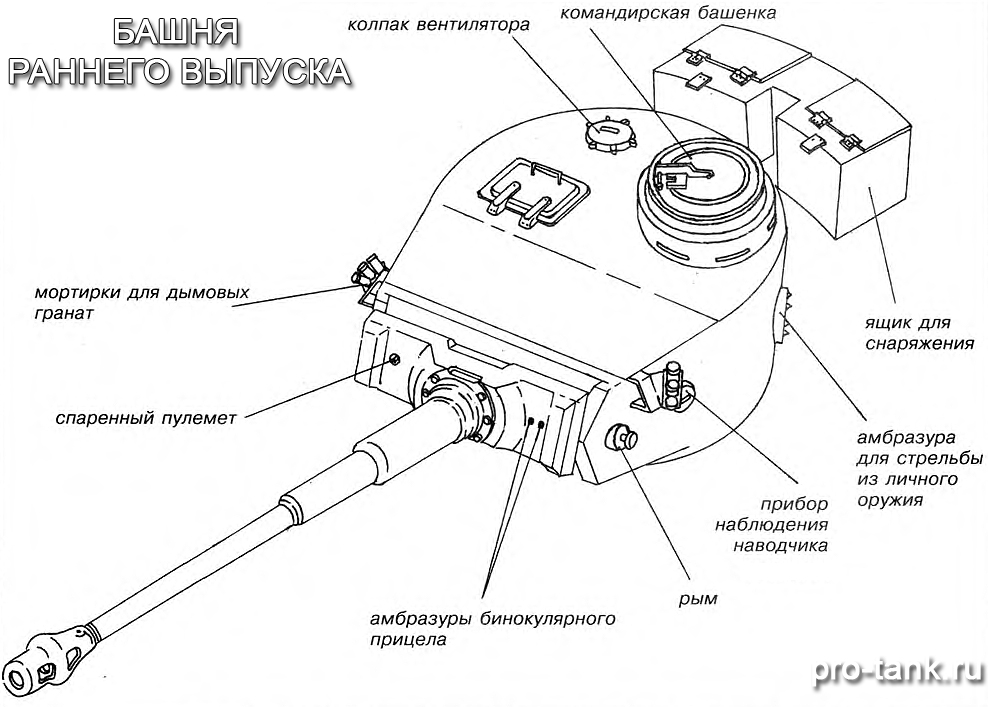

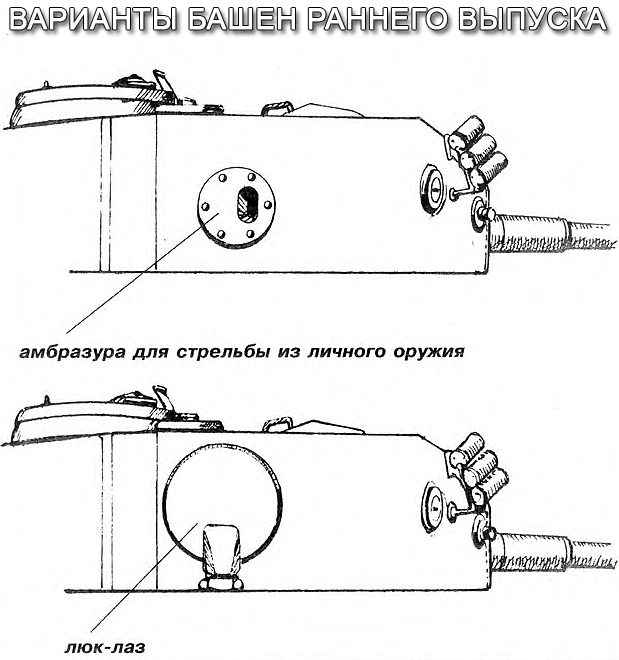

Варианты башен тяжелого танка "Тигр" раннего выпуска
Башня Варианты башен танка
Нажмите на рисунок, чтобы увеличить

В 1942 году фирма "Рейнметалл-Борзинг" разработала новый тип башни с 75-мм пушкой KwK 42 L/70. Готовилось также перевооружение "Тигров" 88-мм пушкой KwK43 L/71. В момент своего появления и на протяжении еще некоторого времени "Тигр" был самым мощным танком мира. Его 88-мм пушка с боекомплектом из 92 выстрелов, не имела себе равных, а лобовую броню не мог пробить ни один снаряд. Эти качества "Тигра" вынудили союзников разработать особую тактику борьбы с ним.

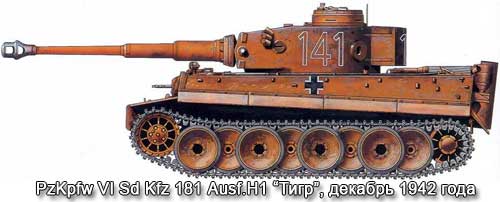

Танк Тигр, декабрь 1942 года

Однако, в ряде случаев немцы так неудачно использовали его, что танк не мог проявить всех своих возможностей. Тем не менее, союзникам не понадобилось слишком много времени, чтобы понять, какую опасность представляет "Тигр" на поле боя. Гитлер проявлял к этому танку особый интерес и прикладывал немало усилий, чтобы поскорее ввести его в строй.

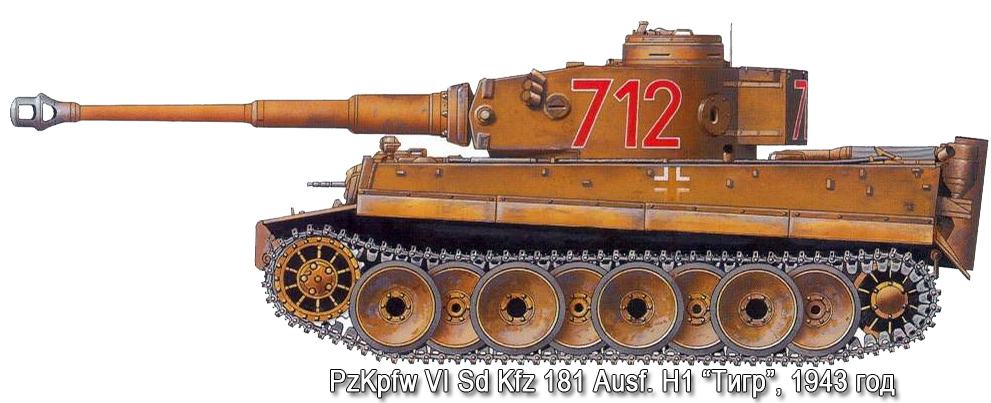

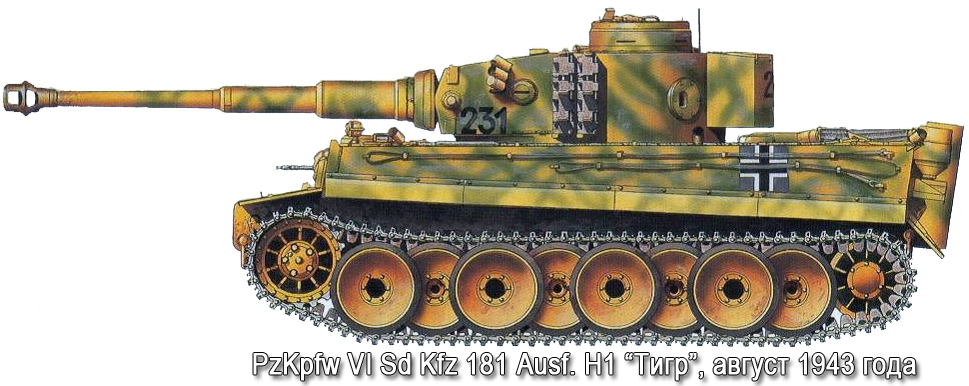

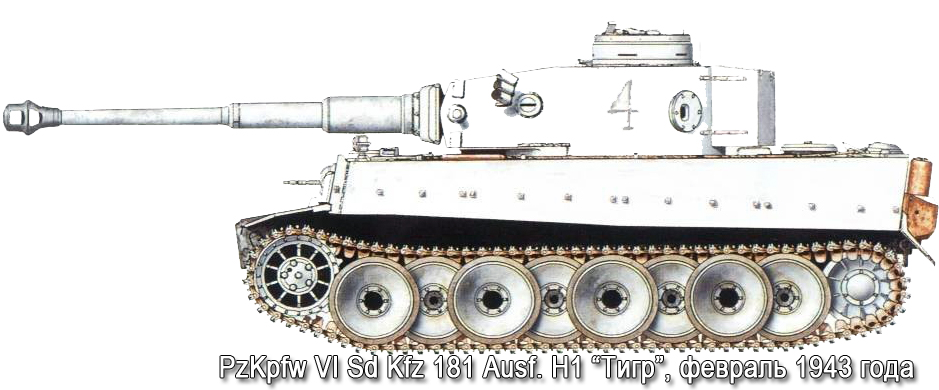

Танки PzKpfw VI Sd Kfz 181 Ausf. H1 "Тигр", 1943 год
Танк Танк PzKpfw VI Ausf. H1 Танк
Нажмите на танк, чтобы увеличить (откроется в новом окне)

Корпус танка "Тигр" имел довольно простые очертания и выполнялся из катаной стали. Отсутствие углов рационального наклона брони компенсировалось ее толщиной: лобовая броня - 100-мм, бортовая - 80-мм, верх корпуса - 26-мм. Толщина маски достигала 110-мм, и она служила противовесом длинному орудийному стволу танка. Вращение башни обеспечивалось гидравлическим приводом который приводился в действие от коробки передач. Таким образом, когда двигатель танка не работал, вращение башни осуществлялось вручную.

Немецкий танк Тигр

"Тигр" был первым немецким танком с ходовой частью, в которой опорные катки устанавливались в шахматном порядке. Эта система с торсионной подвеской обеспечивала плавный ход машины и относительное удобство экипажа. Однако при эксплуатации танков на Восточном фронте в зимнее время между катками набивались грязь и снег, которые замерзали за ночь и к утру блокировали ходовую часть "Тигров".

Тактико-технические характеристики танка Рz.Крfw.VI(E)

"Тигр" позднего периода выпуска

Боевая масса, кг: ...........................57000
Длина, м:....................................8.45
Ширина, м:................................3.4-3.7
Высота, м:...................................2.85
Экипаж, чел.:...................................5
Двигатель:......................Maybach HL 230Р45
Мощность, л.с.: ..............................700
Максимальная скорость, км/ч:
по шоссе......................................38
по грунтовой дороге..........................10-20
Запас хода по шоссе, км: .....................140
Запас топлива, л: .............................534
Расход топлива на 100 км, л:
по шоссе .....................................270
по грунтовой дороге............................480
Вооружение:
пушка ...........................88-мм КwK 36 L/56
пулеметы .........................3 х 7.92-мм МG34
Боекомплект, шт.:
снарядов......................................92
патронов.....................................5700
Броневая защита
(толщина/угол наклона), мм/град:

Корпус
лоб (верх)..................................100/10
лоб (низ)...................................100/24
борт.........................................80/0
корма........................................80/8
крыша.........................................25
днище.........................................25
Башня
лоб.........................................100/8
борт.........................................80/0
крыша.........................................25
маска пушки .............................100-110/0

Тактико-технические характеристики танка Рz.Крfw.VI(E)

В 1943 году на базе стандартного "Тигра" был разработан танк управления. Он имел уменьшенный боекомплект - вместо ликвидированной боеукладки устанавливалась дополнительная радиостанция. Демонтировался также спаренный с пушкой пулемет MG-34. На корпусе танка управления устанавливались две штыревые антенны. Всего было построено 84 танка этого типа.

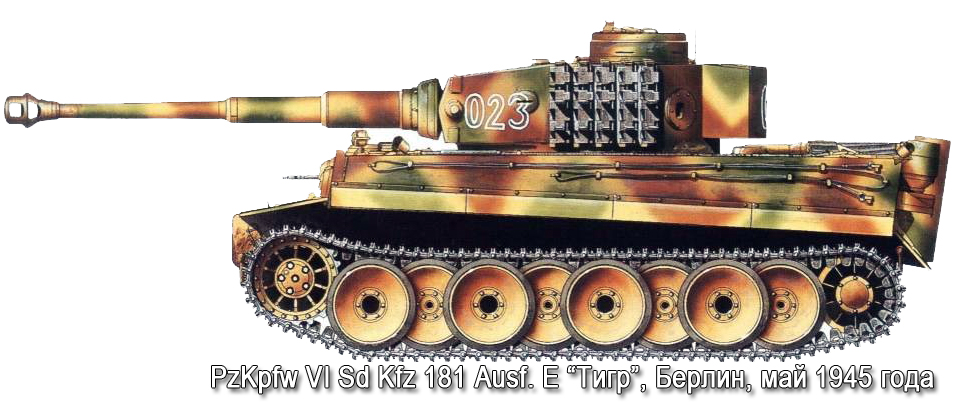

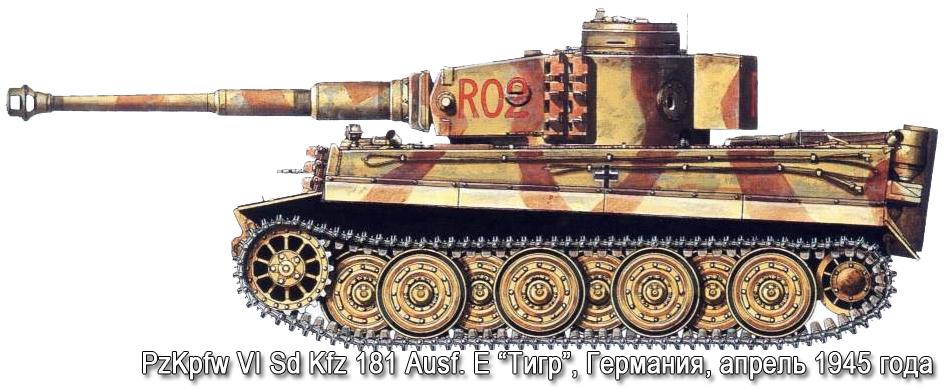

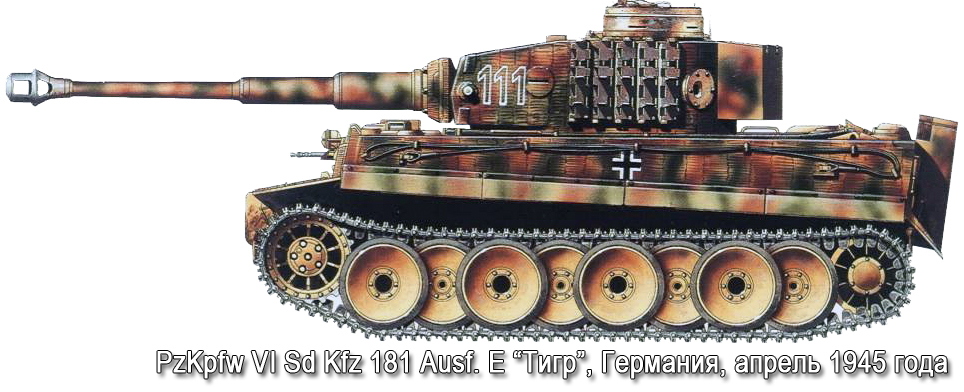

Танки PzKpfw VI Sd Kfz 181 Ausf. E "Тигр", весна 1945 года
Танки Танки PzKpfw VI Sd Kfz 181 Ausf. H1 Танки PzKpfw VI Sd Kfz 181 Ausf. H1
Нажмите на танк, чтобы увеличить (откроется в новом окне)

Небольшое количество танков PzKpfw VI "Тигр" Ausf. Н1 (Е) было переоборудовано в ремонтно-эвакуационные машины. В 1945 году планировалось переоборудовать некоторое количество "Тигров" в огнеметные танки. На машинах "Фламмтигр" огнемет устанавливался вместо курсового пулемета MG-34 калибра 7,92-мм. Экспорт танков "Тигр" в третьи страны был незначительным, и, прежде всего, по той причине, что его производство не покрывало собственные нужды Германии. Тем не менее, летом 1943 года 2-3 "Тигра" получили итальянцы, но после капитуляции Италии немцы забрали танки обратно. Летом 1944 года три "Тигра" получила венгерская армия. Один танк закупила Япония. В разобранном виде его должны были доставить в Страну восходящего солнца на борту океанской подводной лодки.
Всего было выпущено 1354 танка типа PzKpfw VI "Тигр" Ausf. Н1 (Е).

Производство тяжелого танка Тигр, потери и наличие в войсках
Год и
месяц
Произ-
водство
Поступление
танков в войска
Потери Наличие
в войсках
на 1 -е число
новых из
ремонта
1942
Апрель
Май
Июнь 1
Июль 0
Август 8 9
Сентябрь 3 2     9
Октябрь 10 8   3 11
Ноябрь 21 14     16
Декабрь 34 35     30
1943
Январь 35 30 1 11 65
Февраль 32 33 0 3 85
Март 41 39 0 16 108
Апрель 46 47 0 4 134
Май 50 47 0 17 177
Июнь 60 55 0 0 207
Июль 65 57 0 34 262
Август 60 74 0 41 286
Сентябрь 85 55 0 34 319
Октябрь 50 85 0 37 339
Ноябрь 56 36 0 29 387
Декабрь 67 80 0 65 394
1944
Январь 93 87 0 62 409
Февраль 95 102 1 13 434
Март 86 88 1 32 526
Апрель 104 94 3 96 583
Май 100 85 5 21 584
Июнь 75 104 5 92 654
Июль 64 65 8 195 671
Август 6 16 11 94 549
Сентябрь     6 125 433
Октябрь     1 39 314
Ноябрь     18 19 276
Декабрь     4 2 274
1945
Январь     2 62 276
Февраль     3 ? 216
Март     0 ? ?
Апрель     ? ? ?
Производство тяжелого танка Тигр, потери и наличие в войсках
