Танк MERKAVA Мк.3 DOR DALET
Фотогалерея Мк.3 Dor Dalet

MERKAVA Мк.3 DOR DALET - модификация ОБТ Merkava Мк.3

Танк "Меркава"Кратко напомним модификации танка Merkava Mk.3:

Merkava Мк.3 ("Меркава Симан 3") - в серийном производстве выпускается вместо танка "Меркава" Мк.2В. 120-мм гладкоствольная пушка MG251, дизель AVDS-1790-9AR мощностью 1200 л.с., СУО "Матадор Мк.З", модульное бронирование корпуса и башни, электрические приводы башни и корпуса.
Merkava Мк.3В ("Меркава Симон 3Бет") - заменила в серийном производстве Мк.3., установлена модернизированная бронезащита башни.
Merkava Мк.3В Baz ("Меркава Симон 3Бет Ба") - снабжена СУО Baz (Knight Mk.III, "Найт"), работающей в автоматическом режиме сопровождения цели. Командир танка получил независимый панорамный прицел.
Merkava Мк.3В Baz dor Dalet ("Меркава Симон 3Бет Баз дор Далет") - с броней новой конфигурации - 4-го поколения - на башне. Цельнометаллические опорные катки.

Меркава

Отличительные особенности модификаций танков Merkava Мк3

Танки Merkava Мк.3 относительно просто отличить от более ранних модификаций машин. В отличие от равномерного размещения опорных катков по всей длине ходовой части на танках Merkava более ранних выпусков, на Merkava Мк.3 имеется заметный промежуток между передними четырьмя опорными катками и двумя задними. Башня базового варианта танка Merkava Мк.3 имеет более прямоугольные формы, которые отличают ее от башни танков более ранних модификаций. Эжектор 120-мм танковой пушки более выпуклый, чем на пушках калибра 105 мм.

Однако имеются сравнительно немного ключевых отличий, по которым можно распознать танки Merkava Мк.3 более поздних модификаций друг от друга. Некоторые машины модификации Block II имеют дополнительный уровень брони на бортах и на крыше башни. На модификациях Block III, также имеется дополнительный уровень брони на бортах и на крыше башни, а крышка люка заряжающего стала иметь круглую форму, как и крышка люка командира танка. Танк Merkava Мк.3 с СУО Baz отличается наличием на крыше башни независимого, панорамного прицела командира.

Подробная таблица ТТХ

Таблица ТТХ танков Меркава Mk.1, Mk.3, Mk.4

Меркава-1


"Меркава" Mk 1
Экипаж, чел.
4
Боевая масса, т
60
Удельная мощность двигателя, л.с./т
15
Удельное давление на грунт, кГ/см2
0,9
Длина, м: с пушкой вперед
8,63
по корпусу
7,45
Ширина, м
3,7
Высота, м: по командирской башенке
2,75
по крыше башни
2,64
Высота линии огня, м
2,15
Клиренс, м
0,47
Ширина трака, мм
640
Длина опорной поверхности гусениц, м
4,78
Максимальная скорость по шоссе, км/ч
46
Время разгона от 0 до 32 км/ч, с
13
Запас хода, км
400
Глубина преодолеваемого брода, м: без подготовки
1,38
с подготовкой
2
Емкость топливных баков, л
1250
Максимальный угол подъема, %
70
Максимальный угол крена, %
38
Высота вертикальной стенки, м
0,95
Ширина преодолеваемого рва, м
3
Двигатель: марка
General Dynamics AVDS-1790-6А V-12
тип
дизельный воздушного охлаждения
развиваемая мощность, л.с.
900
Трансмиссия: марка
Allison Transmission CD-850-6BX
тип
полуавтоматическая
Подвеска
независимая, пружинная
Электрооборудование: напряжение бортовой сети, В
24
количество и тип АКБ
8x12V
емкость АКБ, А/ч
500
Вооружение: основное, количество, калибр мм, тип пушки
1x105 НП
калибр спаренного пулемета, мм
1x7,62
количество и калибр зенитного пулемета, мм
2x7,62
калибр миномета, мм
1x60
Боекомплект, выстрелов: к пушке (в доп. укладке)
62 (85)
к пулеметам
10000
СУО
Matador Mk 1
приводы башни
электрогидравл ические
управление от командира танка
есть
Углы наведения, град, башни
360
пушки
+20/-8,50
Стабилизатор вооружения
в двух плоскостях
Дальномер
лазерный
Система защиты от ОМП
есть
Оборудование ночного видения
есть

Меркава-3


"Меркава" Mk 3
Экипаж, чел.
4
Боевая масса, т
65
Удельная мощность двигателя, л.с./т
18,46
Удельное давление на грунт, кГ/см2
0,96
Длина, м: с пушкой вперед
9,04
по корпусу
7,97
Ширина, м
3,72
Высота, м: по командирской башенке
2,80
по крыше башни
2,66
Высота линии огня, м
2,15
Клиренс, м
0,49
Ширина трака, мм
660
Длина опорной поверхности гусениц, м
4,78
Максимальная скорость по шоссе, км/ч
60
Время разгона от 0 до 32 км/ч, с
13
Запас хода, км
500
Глубина преодолеваемого брода, м: без подготовки
1,40
с подготовкой
2,4
Емкость топливных баков, л
1400
Максимальный угол подъема, %
70
Максимальный угол крена, %
40
Высота вертикальной стенки, м
1,05
Ширина преодолеваемого рва, м
3,55
Двигатель: марка
General Dynamics AVDS 1790-9AR V-12
тип
дизельный воздушного охлаждения
развиваемая мощность, л.с.
1200
Трансмиссия: марка
Ashot
тип
гидромеханическая
Подвеска
независимая, пружинная
Электрооборудование: напряжение бортовой сети, В
24
количество и тип АКБ
10x12V
емкость АКБ, А/ч
625
Вооружение: основное, количество, калибр мм, тип пушки
1x120 ГП
калибр спаренного пулемета, мм
1x7,62
количество и калибр зенитного пулемета, мм
2x7,62
калибр миномета, мм
1x60
Боекомплект, выстрелов: к пушке (в доп. укладке)
48
к пулеметам
10000
СУО
Knight Mk 3
приводы башни
электрические
управление от командира танка
есть
Углы наведения, град, башни
360
пушки
+20/-7
Стабилизатор вооружения
в двух плоскостях
Дальномер
лазерный
Система защиты от ОМП
есть
Оборудование ночного видения
есть

Меркава-4


"Меркава" Мк4
Экипаж, чел.
4
Боевая масса, т
65
Удельная мощность двигателя, л.с./т
23,1
Удельное давление на грунт, кГ/см2
0,96
Длина, м: с пушкой вперед
-
по корпусу
7,97
Ширина, м
3,72
Высота, м: по командирской башенке
2,80
по крыше башни
2,66
Высота линии огня, м
2,15
Клиренс, м
0,49
Ширина трака, мм
660
Длина опорной поверхности гусениц, м
4,78
Максимальная скорость по шоссе, км/ч
65
Время разгона от 0 до 32 км/ч, с
-
Запас хода, км
500
Глубина преодолеваемого брода, м: без подготовки
1,40
с подготовкой
2,4
Емкость топливных баков, л
1400
Максимальный угол подъема, %
70
Максимальный угол крена, %
40
Высота вертикальной стенки, м
1,05
Ширина преодолеваемого рва, м
3,55
Двигатель: марка
General Dynamics GD883
тип
дизельный жидкостного охлаждения
развиваемая мощность, л.с.
1500
Трансмиссия: марка
Renk 325
тип
автоматическая
Подвеска
независимая, пружинная
Электрооборудование: напряжение бортовой сети, В
24
количество и тип АКБ
10x12V
емкость АКБ, А/ч
625
Вооружение: основное, количество, калибр мм, тип пушки
1x120 ГП
калибр спаренного пулемета, мм
1 х 7,62
количество и калибр зенитного пулемета, мм
1 х 7,62
калибр миномета, мм
1x60
Боекомплект, выстрелов: к пушке (в доп. укладке)
48
к пулеметам
10000
СУО
Knight Mk 3
приводы башни
электрические
управление от командира танка
есть
Углы наведения, град, башни
360
пушки
+20/-7
Стабилизатор вооружения
в двух плоскостях
Дальномер
лазерный
Система защиты от ОМП
есть
Оборудование ночного видения
есть


Подробная таблица ТТХ

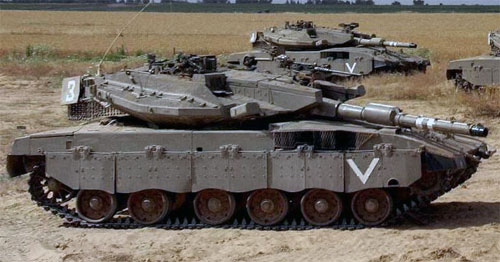

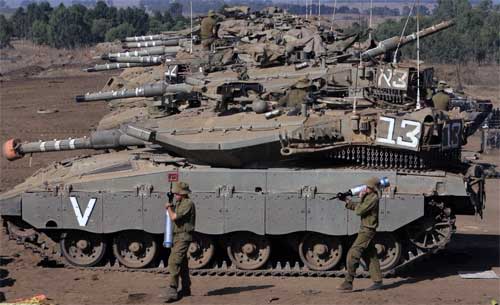

Танк Merkava Мк.3 Dor Dalet отличается от более ранних модификаций характерными модулями брони четвертого поколения, установленные на бортах башни. Merkava Мк3 Dor Dalet, кроме того, оснащен СУО Baz, а потому имеет независимый панорамный прицел командира танка.
Танк Merkava Мк.3 Dor Dalet иногда называют Merkava Мк.З Baz. Это - неверно. Термин "Baz" - это наименование СУО этого танка, но не новой конструкции броневых модулей, установленных на танк. Фактически, СУО Baz устанавливалась уже на более ранние модели танка Merkava Мк.3, которые еще не были оборудованы новыми броневыми модулями. Поэтому вполне логично эти модификации третьей "Меркавы", на которых не устанавливались броневые модули четвертого поколения называть Merkava Мк.3 Baz.

Merkava

Уровень защиты

Модульная конструкция бронированных пакетов, устанавливаемых на танк Merkava Мк.3, позволяет относительно легко повышать уровень баллистической защищенности танка. До недавнего времени все текущие усовершенствования танка сводились к установке на него дополнительных бронированных модулей брони и более сложной СУО. Все эти усовершенствования в основном выполнялись на оборудовании армейской ремонтной базы в Тель Ха Шомере, в тесном взаимодействии с местными промышленными предприятиями и заказчиками, т.е. теми, кому приходится эксплуатировать технику. Наиболее усовершенствованный вариант танка Merkava Мк.3 -это машина оснащенная бронированными модулями четвертого поколения, установленными вокруг ее башни. Данная модификация танка получила обозначение Merkava Мк.З Dor Dalet. По сравнению с базовой моделью танка Merkava Мк.3 усовершенствованная машина имеет значительно более высокие характеристики.

Новые модули брони, как предполагается, являются более эффективными против воздействия на танк попадающих в него кинетических БПС и кумулятивных снарядов. Эти модули обеспечивают лучшую защиту крыши, бортов боков и погона башни. Дополнительные броневые модули на башне лишили ее узкой клинообразной формы, которая делала башни ранее строившихся моделей Merkava малоразмерной целью при ведении огня по ее фронтальной проекции. Броневые модули придают танку некий футуристический вид, напоминающий Merkava Mk.2 Dor Dalet, хотя модули Merkava Mk.3 Dor Dalet не так сильно наклонены к корпусу, как это было на прежнем танке.

Меркава

Система Управления Огнем

Танк Merkava Mk.3 Dor Dalet оснащен усовершенствованной СУО Baz, производства израильской компании Elbit. Такую СУО стали устанавливать на танки в 1995 году. С еврейского "baz" переводится, как "сокол", но название СУО в данном случае, является сокращением двух еврейских слов Barak Zoher - яркая вспышка или молния. Кодовое наименование новой СУО - Abir Mk III (по-английски - Knight Mk III). СУО Baz имеет стабилизированный комбинированный (дневной и ночной) прицел наводчика со встроенным лазерным дальномером, электронный баллистический вычислитель, датчики условий стрельбы, автомат сопровождения цели (АСЦ) и независимый, панорамный прицел командира со стабилизированной в двух плоскостях линией прицеливания, позволяющий реализовывать функцию, называемую на Западе "hunter-killer". Прицел командира имеет две фиксированные кратности увеличения поля зрения - 4,6х и 12х. Лазерный дальномер с призмой выполненной из аллюминиево-иттревого граната с неодимом, вмонтированный в этот прицел, имеет оптическую ветвь с 12х увеличением. Современные тепловизионные прицелы установлены и у командира машины, и у наводчика. Выходное окно прицела наводчика размещено в передней части крыши башни и имеет бронированные заслонки для защиты его от осколков снарядов и огня стрелкового оружия. В дневное время заслонки закрыты, а наблюдение ведется через отверстие, имеющее форму эллипса.

СУО
Система управления огнем

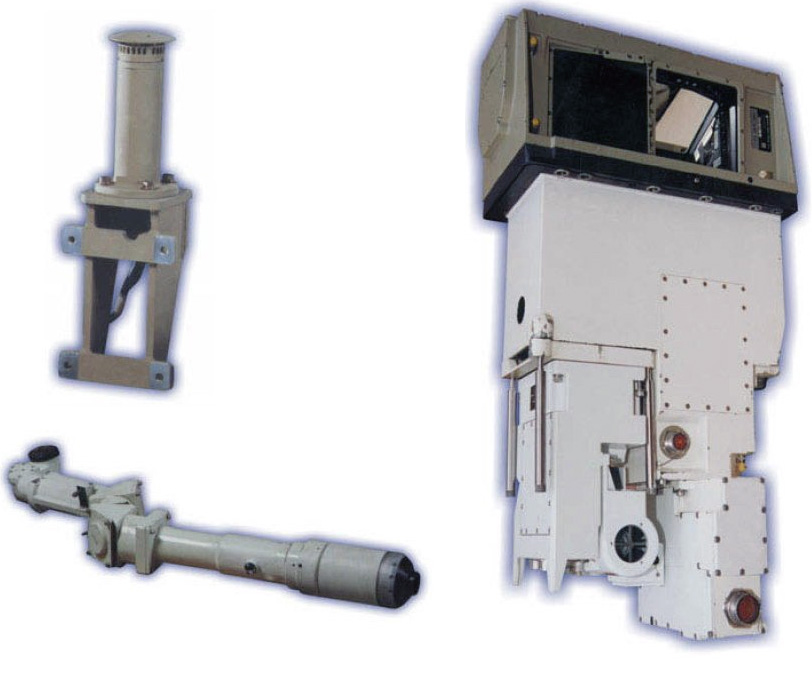

Прицел наводчика, оптический отвод для командира, метеорологический датчик

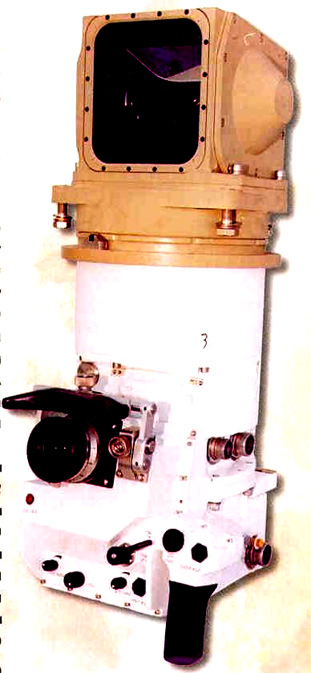

Панорамный прицел командира
Нажмите на изображение для увеличения

Одно из преимуществ СУО Baz состоит в том, что система проста в использовании и несложна в освоении, что является важным фактором для армии, которая комплектуется призывниками и резервистами. Но, на самом деле, СУО Baz является довольно сложной системой, особенно входящий в ее состав АСЦ. АСЦ автоматически наводит прицельную марку точно на цель без воздействия наводчика. Работа автомата основана на технологиях обработки изображения, осуществляемых в имеющемся видео источнике, которым могут быть тепловизионный или видео каналы прицела в зависимости от времени суток или условий при стрельбе. АСЦ центроидного типа и обеспечивает удержание прицельной марки на цели, как только она была наведена на нее наводчиком. Захват линии прицеливания осуществляется независимо от движения собственного танка и цели. АСЦ возвращает ее на цель даже тогда, когда она была затенена в течение короткого времени, например, элементами ландшафта или какими либо препятствиями. Стабилизатор вооружения двухплоскостной, прицелы наводчика и командира также имеют стабилизированное поле зрения в двух плоскостях. Привод поворота башни, как и на танке Merkava Мк.З электрический.

Боеприпасы

СнарядНаличие усовершенствованной СУО потребовало и совершенствования танковых боеприпасов. Израильская промышленность решила и эту проблему. Та же самая управляемая ракета LAHAT, первоначально разработанная для использования на танках Merkava со 105-мм пушкой, была адаптирована к использованию из 120-мм танковых пушек. Выстрел с управляемой ракетой LAHAT дает Merkava Мк.3 возможность поражения целей на больших дальностях с высокой точностью. Также, как и на большинстве современных БПС, бронебойные сердечники для израильских снарядов этого тина, использующихся в боекомплекте танка Merkava Мк.3, изготавливаются из обедненного урана. Кумулятивные снаряды имеют раскрывающийся стабилизатор, который обеспечивает стабилизацию снаряда на полете, что значительно повышает точность стрельбы. Кроме того, имеется в боекомплекте танка Merkava Мк.3 новый тип выстрела двойного назначения: противопехотный и для поражения различной небронированной или легкобронированной техники. Этот, поступивший недавно на вооружение выстрел, называется АРАМ (anti-personnel/anti-material). Израильское обозначение этого выстрела - Kalanit (актиния).

Снаряд выстрела АРАМ состоит из шести суббоеприпасов. Они могут быть запрограммированы так, чтобы взорваться одновременно при столкновении снаряда с преградой, обеспечивая сильное фугасное действие при стрельбе по легкой бронетехнике или различным постройкам. Также снаряд может быть быстро перепрограммирован для подрыва в воздухе на траектории полета, в этом случае его суббоеприпасы взрываются последовательно. Снаряд подрывается над целью, эффективно поражая осколками и ударной волной взрывающихся суббоеприпасов пехоту, даже если она залегла, или расчеты ПТРК. Такого типа боеприпас был разработан и для танковых пушек калибра 105 мм для использования в боекомплекте танков Merkava ранних модификаций. Выстрел АРАМ оценивается израильскими военными как очень эффективный способ повышения огневой мощи танков Merkava. Комбинированный выстрел АРАМ может заменить в составе боекомплекта выстрелы с кумулятивными и осколочными противопехотными снарядами, которые в настоящее используются в составе боекомплекта танков Merkava, что сможет значительно упростить обеспечение боеприпасами.

Танк Merkava Mk.3 Dor Dalet

Подвижность Merkava Мк.3 Dor Dalet

В войсках были проведены ряд доработок силовой установки танка с целью повышения межремонтного ресурса двигателя танка Merkava Мк.3 Dor Dalet. Стандартный ресурс 1200-сильного 12-цилиндрового дизельного двигателя воздушного охлаждения AVDS-1790-9AR V-12 составляет 400 моточасов. В результате модернизации проведенной специалистами израильской армии ресурс двигателя был увеличен более, чем в два раза. Такие доработки производились на ранее выпущенных моделях танков Merkava Мк.3 во время проведения капитального ремонта. Есть информация, что три танка Merkava Мк.3 были оснащены немецкими силовыми установками с двигателями GD833 мощностью 1500 л.с. Этот двигатель производится в США компанией General Dynamics по лицензии. Танки Merkava Мк.3 оснащались таким двигателем с целью проведения испытаний силовой установки, которая в перспективе планировалась для использования на танках Merkava Mk.4. Испытания прошли успешно. Максимальная скорость движения танка по шоссе увеличилась с 60 км/ч до 65 км/ч. Из финансовых соображений было принято решение не устанавливать новую силовую установку мощностью 1500 л.с. на все танки модификации Merkava Мк.3.

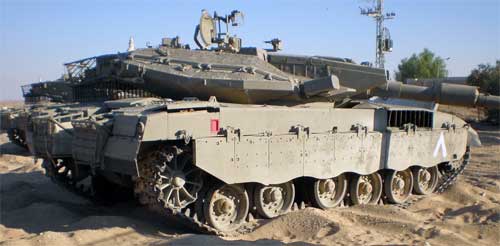

На танках Merkava Мк.3 Dor Dalet были установлены цельностальные опорные катки. Они выполнены из баллистической стали, поэтому стали более прочными, имеют уменьшенную тепловую сигнатуру, чем катки предыдущей конструкции и отличаются от них отсутствием резиновых бандажей. Новая конструкция катков позволила сократить массу танка на четверть тонны. Резиновые бандажи на катках старой конструкции имели свойство разрушаться от избыточных тепловых и весовых нагрузок. Новая конструкция катков имеет более длительный срок службы и требует меньших затрат времени и усилий для их обслуживания. По заявлениям разработчиков танка, цельностальные опорные катки не стали более шумными и не вызвали большей степени вибрации при движении машины, чем катки с резиновыми бандажами, которые использовались на предыдущих модификациях танка. Но ввиду того, что впоследствии на машины стали вновь устанавливать обрезиненные катки, видимо, все это не соответствовало действительности.
