Боеприпасы для танков Merkava

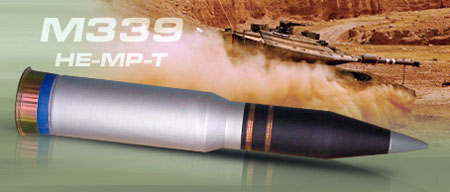

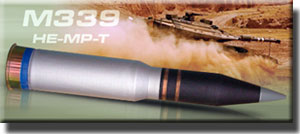

 Бронетанковые войска вооруженных сил Израиля приняли на вооружение новый тип многоцелевых боеприпасов M339 Kalanit для 120-миллиметровых танковых орудий на основных боевых танках Merkava (Mk.3 и Mk.4), а также на других танках с гладкоствольными пушками калибра 120 миллиметров. M339 был разработан с применением технологий, использованных в снарядах APAM-MP-T M117/1 калибра 105 миллиметров.
Официальные представители армии Израиля сообщили об успешных испытаниях нового осколочно-фугасного орудийного снаряда M339 "Каланит", который предназначен для борьбы с различными истребителями танков, а также может быть применен против различного рода целей, в том числе и бронированных машин, и фортификационных сооружений, бункеров и укрытий пехоты. Как говорят специалисты, снаряд M339 "Каланит", созданный компанией Israel Military Industries, является уникальным и на данный момент в мире нет аналогов. Взрыватель танкового снаряда программируется после попадания в зарядную камеру, что позволяет увеличить эффективность его применения и универсальность танков Merkava в различных боевых сценариях, а также обеспечить безопасность танковых экипажей.
Фото:

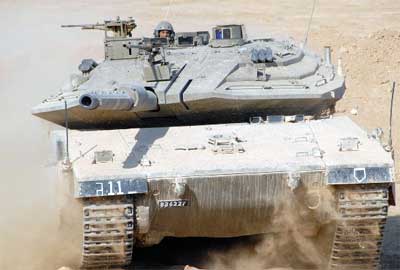

Танк "Меркава" Mk3.
Установка 120-мм гладкоствольной пушки MG251 производства "Israel Military Industries" резко усилила огневую мощь танка. Конструкция пушки во многом аналогична германскому 120-мм танковому орудию Rh-120 и американскому M256, однако система отката ствола после выстрела израильской пушки более компактная. Отличаются также теплоизоляционный кожух ствола и эжектор.
Стандартный боезапас к орудию по сравнению с танками Mk.1 и Mk.2 уменьшен до 46 выстрелов. Выстрелы хранятся в индивидуальных контейнерах, конструкция которых аналогична четырёхснарядным контейнерам, применявшимся на танках предыдущих модификаций. Пять готовых к выстрелу снарядов из 46 находятся в специальном магазине барабанного типа, установленном на вращающемся полике башни.
|
|

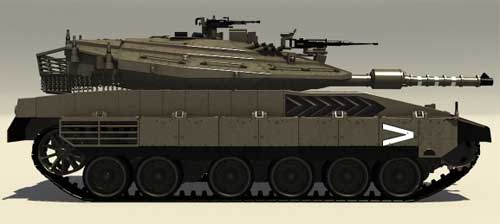

Танк "Меркава" Mk4.
На танке установлено новое орудие MG253, рассчитанное на повышенное давление пороховых газов. В нише башни за броневой перегородкой установили электрический барабанный механизм на 10 снарядов, подающий снаряды заряжающему (остальные 36 снарядов размещены, как и прежде, в огнеупорных контейнерах в кормовой части корпуса).
|
Напомним тактико-технические характеристики израильских танков Merkava:
| |
Меркава Мк.1 |
| На вооружении |
1979 |
| Боевая масса, т |
56 |
| Экипаж, чел. |
4 |
| Удельная мощность, л.с./т |
16,1 |
| Длина танка с пушкой вперед, мм |
8300 |
| Длина корпуса, мм |
7450 |
| Ширина по гусеничным лентам, мм |
3720 |
| Высота танка по крыше башни, мм |
2660 |
| Клиренс, мм |
530 |
| Максимальная скорость движения, км/ч: |
56 |
| Запас хода по топливу, км |
400 |
| Максимальный угол подъема, град |
30 |
| Ширина рва, м |
3 |
| Глубина брода, м |
1,38 |
| Тип брони |
Разнесенная |
| Танковая пушка |
105-мм нарезная М68 |
| Спаренный с пушкой пулемёт |
7,62-мм MAG |
| Зенитный пулемёт |
2x7,62-мм MAG |
| Система управления огнём |
"Матадор-1" |
| Двигатель |
12-цилиндровый четырехтактный дизель воздушного охлаждения AVDS-1790-5А |
| Мощность двигателя, л. с. |
900 |
| Количество передач, вперёд/назад |
2/1 |
| |
Меркава Мк.2 |
| На вооружении |
1983 |
| Боевая масса, т |
60 |
| Экипаж, чел. |
4 |
| Удельная мощность, л.с./т |
15 |
| Длина танка с пушкой вперед, мм |
8300 |
| Длина корпуса, мм |
7450 |
| Ширина по гусеничным лентам, мм |
3720 |
| Высота танка по крыше башни, мм |
2660 |
| Клиренс, мм |
530 |
| Максимальная скорость движения, км/ч: |
56 |
| Запас хода по топливу, км |
500 |
| Максимальный угол подъема, град |
30 |
| Ширина рва, м |
3 |
| Глубина брода, м |
1,38 |
| Тип брони |
Разнесенная + комбинированная |
| Танковая пушка |
105-мм нарезная М68 |
| Спаренный с пушкой пулемёт |
7,62-мм MAG |
| Зенитный пулемёт |
2x7,62-мм MAG |
| Система управления огнём |
"Матадор-2" |
| Двигатель |
12-цилиндровый четырехтактный дизель воздушного охлаждения AVDS-1790-5А |
| Мощность двигателя, л. с. |
900 |
| Количество передач, вперёд/назад |
4/3 |
| |
Меркава Мк.3 |
| На вооружении |
1990 |
| Боевая масса, т |
63 |
| Экипаж, чел. |
4 |
| Удельная мощность, л.с./т |
19 |
| Длина танка с пушкой вперед, мм |
9040 |
| Длина корпуса, мм |
7600 |
| Ширина по гусеничным лентам, мм |
3720 |
| Высота танка по крыше башни, мм |
2660 |
| Клиренс, мм |
530 |
| Максимальная скорость движения, км/ч: |
60 |
| Запас хода по топливу, км |
500 |
| Максимальный угол подъема, град |
30 |
| Ширина рва, м |
3 |
| Глубина брода, м |
1,38 |
| Тип брони |
Модульная, комбинированная |
| Танковая пушка |
120-мм гладкоствольная MG251 |
| Спаренный с пушкой пулемёт |
7,62-мм MAG |
| Зенитный пулемёт |
2x7,62-мм MAG |
| Система управления огнём |
"Матадор-3" или "Баз" |
| Двигатель |
12-цилиндровый четырехтактный дизель воздушного охлаждения AVDS-1790-9AR |
| Мощность двигателя, л. с. |
1200 |
| Количество передач, вперёд/назад |
4/3 |
| |
Меркава Мк.4 |
| На вооружении |
2002 |
| Боевая масса, т |
65 |
| Экипаж, чел. |
4 |
| Удельная мощность, л.с./т |
23,1 |
| Длина танка с пушкой вперед, мм |
9040 |
| Длина корпуса, мм |
7600 |
| Ширина по гусеничным лентам, мм |
3720 |
| Высота танка по крыше башни, мм |
- |
| Клиренс, мм |
530 |
| Максимальная скорость движения, км/ч: |
65 |
| Запас хода по топливу, км |
500 |
| Максимальный угол подъема, град |
30 |
| Ширина рва, м |
3 |
| Глубина брода, м |
1,38 |
| Тип брони |
Модульная, комбинированная |
| Танковая пушка |
120-мм гладкоствольная MG253 |
| Спаренный с пушкой пулемёт |
7,62-мм MAG |
| Зенитный пулемёт |
7,62-мм MAG |
| Система управления огнём |
Усовершенствованный "Баз" |
| Двигатель |
12-цилиндровый четырехтактный дизель водяного охлаждения GD883 |
| Мощность двигателя, л. с. |
1500 |
| Количество передач, вперёд/назад |
5/4 |
Возвращаясь к теме статьи, напомним:

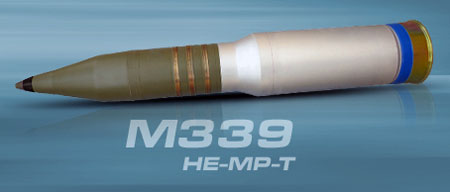

- усовершенствованный снаряд M339 "Каланит" разработан "Израэль милитари индастриз" на основе боев во время 2-й Ливанской войны 2006 года и боевых операций в 2008 году;
- M339 разработан с применением технологий, использованных в снарядах APAM-MP-T M117/1 калибра 105 миллиметров компании Israel Military Industries, которые применялись в боях последних лет вооруженными силами Израиля;
- M339 предназначен для танков "Меркава" Mk3 и Mk4, а также танков других типов, оснащенных 120-мм гладкоствольными пушками;
- взрыватель танкового снаряда M339 "Каланит" программируется после заряжания, что позволяет экипажу танка увеличить боевую эффективность его применения в различных боевых сценариях;
- концепция нового снаряда предусматривает боевое применение одного унифицированного снаряда против большого числа целей;
- при стрельбе по фортификационным сооружениям или бункерам снаряд эффективно преодолевает преграду до момента подрыва, что позволяет сформировать поражающее осколочное поле внутри уничтожаемого объекта.
