Основной боевой танк MERKAVA Мк.2

Основной боевой танк ИзраиляИзраильские специалисты с учетом опыт войны в Ливане 1982 г., стали модернизировать танк "Меркава" Мк.1 и в сентябре 1983 года перешли к выпуску танков "Меркава" Мк.2, которые поступили на вооружение войсковых подразделений в феврале 1984 года. Первой их получила 7-я бронетанковая бригада. Повышение броневой защиты танка - основное направление модернизации. Лобовое бронирование корпуса, лобовое и боковое - башни было усилено с использованием стальных модулей-накладок, которые крепились на болтовых соединениях. У башни с двух сторон появились выступы - "коробки" из специальной многослойной брони. Сзади она была защищена противокумулятивными цепями с шарами, прикрепленными к кормовой корзине.

С правой стороны башни были приварены ребра, которые предназначенные для отклонения пуль и осколков, чтобы они не разрушали прицелы. Для пятисекционных бортовых экранов применили листовую броню нового противоснарядного типа, поставив их на шарнирные крепления со стабилизирующими пружинами. Кроме того, они могут подниматься вверх, что облегчает доступ к подвеске танка.

Меркава-2

ВикипедияЛиванская война 1982 (ивр. - "Milhemet Levanon"), (араб.- "вторжение"), названная операцией "Мир Галилее" (позже известная в Израиле как "Ливанская война" или как "Первая ливанская война" - военная операция Израиля на территории Ливана в 1982 году в рамках гражданской войны в Ливане с целью уничтожения баз Организации освобождения Палестины (ООП). В ходе войны была взята столица Ливана Бейрут, а формирования ООП были вынуждены покинуть страну и перебраться в Тунис. После окончания операции "Мир Галилее" израильские войска создали в Южном Ливане "зону безопасности", которую контролировали совместно с "Армией южного Ливана" вплоть до 2000 года. В Израиле операция долгое время не была признана войной.

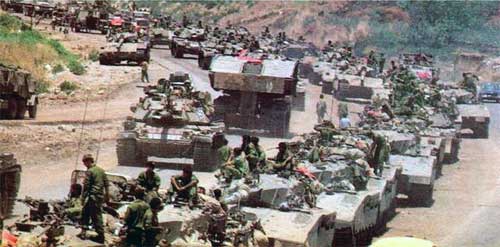

Колона М60 и танки Меркава

Колона М60 и Меркавы входят в Ливан 1982 год

Экраны все же недостаточно защищащали элементы подвески от гранат РПГ-7 и это показали боевые действия. Из-за того, что экраны находились слишком близко от корпуса и кумулятивная струя гранат не успевала рассеяться на таком незначительном расстоянии. Из-за этого экраны отставили от борта еще на 50 мм и, более того, в узлы их крепления включили эллиптические рессоры. Была предусмотрена также возможность установки на них элементов активной брони со взрывчатым веществом.

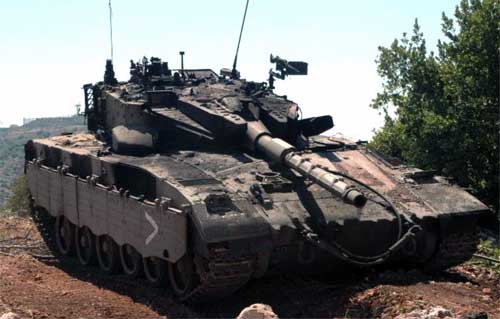

Танк MERKAVA Мк.2

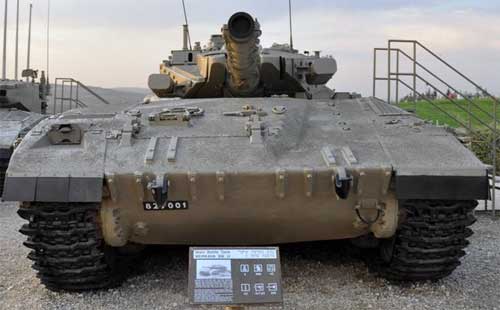

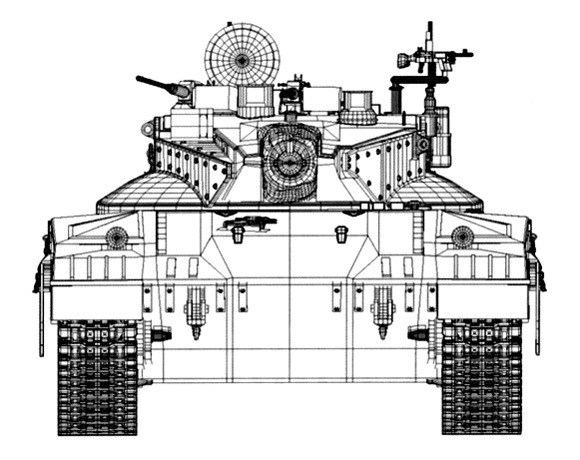

Танк "Меркава" Мк.2

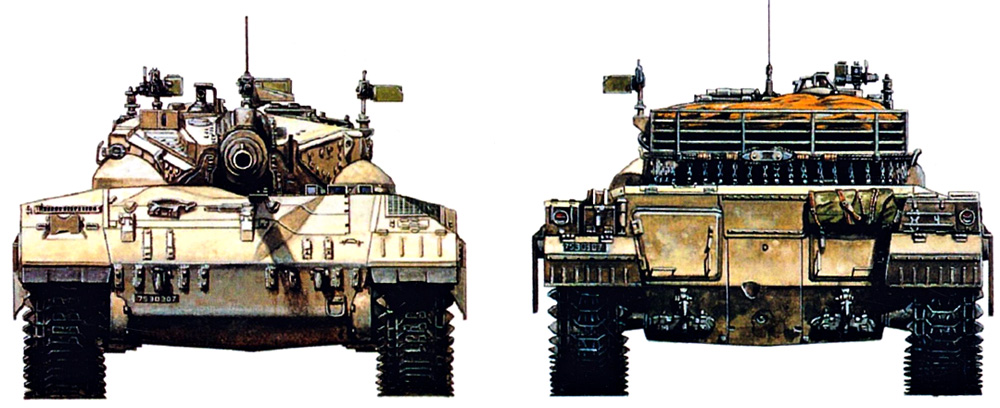

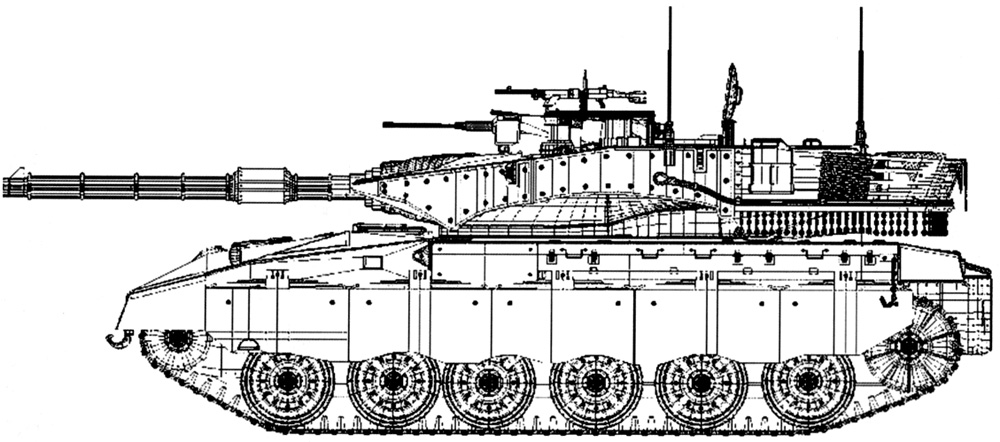

"Меркава" Мк.2

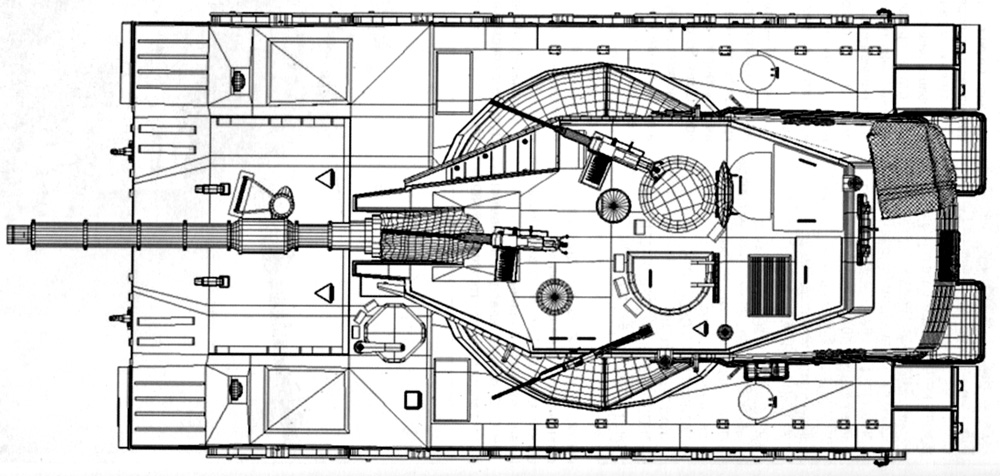

"Меркава" Мк.2

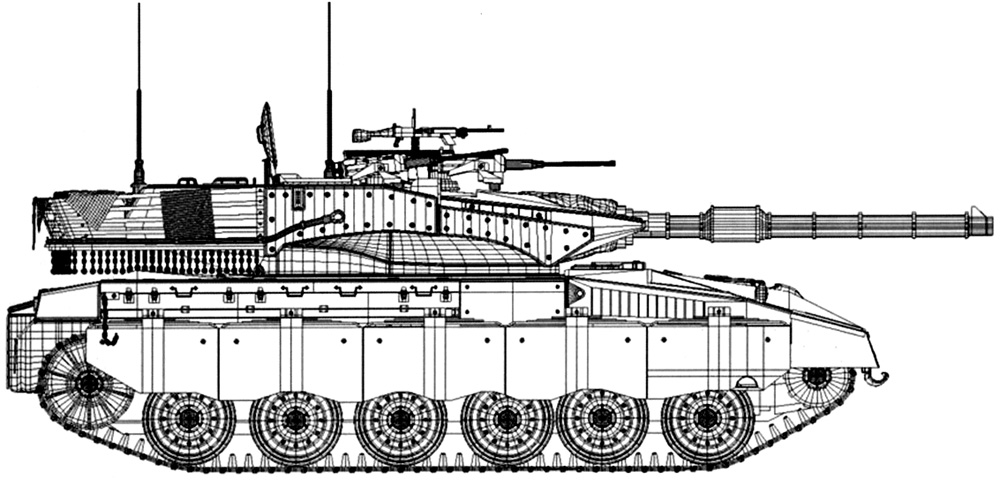

"Меркава" Мк.2
Нажмите на изображение для увеличения


Танк "Меркава" Мк.2 снабдили усовершенствованной системой управлением огнем "Матадор-2", которая создана израильскими специалистами фирмы "Elbit Systems", с новым - не аналоговым, а электронным баллистическим вычислителем и лазерным дальномером. Для неё специально была разработана информационная программа связи с другими танками подразделения и командованием. Теперь наводчик имел пульт управления огнем, лазерный перископический прицел-дальномер, электронный баллистический вычислитель, перископический смотровой прибор. Панорамный прицел командира связали с прицелом-дальномером наводчика, что позволило ему отдавать наводчику команды и даже самому вести огонь.

Элбит СистемсElbit Systems (Элбит Системс) - израильская компания по разработке и модернизации различных видов вооружения. Систем БПЛА, авионики, радиолокации, наведения в артиллерии и ракетной техники. Самый крупный частный оборонный концерн в Израиле. Заметных успехов добилась в модернизации устаревших образцов советской боевой техники, конкурируя на этом рынке с российскими производителями. Крупный центр находится в г. Хайфа, в научно-производственном центре МАТАМ.

Трансмиссию заменили автоматической, более легкой в управлении, также израильской разработки. В ходовой части с тремя поддерживающими роликами установили гидравлические упоры на двух передних узлах подвески. Емкость топливных баков увеличили почти на 150 л.

Израильский танк

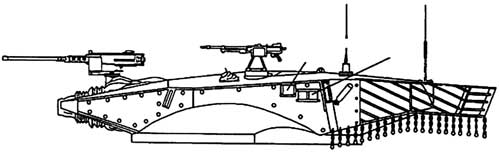

Коснулись изменения и вооружения. Для усиления борьбы с легкобронированными целями, такими как БМП, дополнительно стали устанавливать прямо на маске орудия крупнокалиберный пулемет М2НВ. Нередко пулемет наводчика заменяли на 40-мм гранатомет Мк. 19. Штатным сделали противопехотный 60-мм миномет на левой части башни, огонь из которого вел заряжающий, к тому же мог это делать из боевого отделения. Максимальная дальность стрельбы миномета - 3500 м, углы наведения от - 40° до +85°. К штатному вооружению добавили командирскую 5,56-мм автоматическую винтовку Galil ("Галил"), ее разместили справа в кронштейнах на крыше башни. Также снабдили машины целыми блоками дымовых гранатометов CL-3030, расположив их по обе стороны башни.

Browning M2HBМ2НВ - 12,7-мм крупнокалиберный пулемет разработан в CIF под патрон .50 "Браунинг" (12,7 х 99 мм). Он представляет собой вариант принятого на вооружение американской армии в 1933 году крупнокалиберного пулемета "Браунинг" М2 (в М2 применено водяное охлаждение ствола, амортизатор отдачи гидравлически-пружинного типа и спусковой механизм, допускающий ведение только непрерывного огня) с так называемым тяжелым стволом (НВ (heavy barrel) - тяжелый ствол). Производство М2НВ было начато в 1938 г. Пулеметы М2НВ находятся на вооружении армий более чем 20 стран, где они используются в качестве переносного оружия пехотных подразделений, а также устанавливаются на автомобили, боевые машины, летающие и плавающие средства.
ГранатометMk 19 (Mark 19) — американский автоматический станковый гранатомет с ленточным питанием. Лаборатория вооружений ВМС США (US Naval Ordnance Station Louisville) создала образец автоматического гранатомета под боеприпас 40×53 мм в 1967 году. Летом 1968 года первые серийные гранатометы стали поступать на вооружение армии США. С 1981 по 2000 годы в США было выпущено более 25 000 гранатометов Mk 19 Mod 3.
МинометВ 1977 году в США разработали и приняли на вооружение более совершенный 60 мм миномет М224 с современным прицелом М24 и лазерным дальномером AN/GVS-5 (вес 2,27 кг), с более тяжелой миной - 1,7 кг и с увеличенной наибольшей дальностью стрельбы - 3,5 км. Причем универсальный электронно-механическим взрыватель M734 обеспечивал воздушный подрыв мины на заранее заданной высоте.
GalilGalil (Галиль) - израильский автомат, разработанный конструктором Исраэлем Галили на основе финского автомата Valmet Rk 62, в свою очередь, являющегося лицензионным вариантом автомата Калашникова. Производство автоматических винтовок "Галил" для израильской армии было прекращено в 2006 году, в 2007 году "Галил" были окончательно сняты с вооружения ЦАХАЛ (некоторое количество осталось на вооружении рот почётного караула и отдельных небоевых частей).

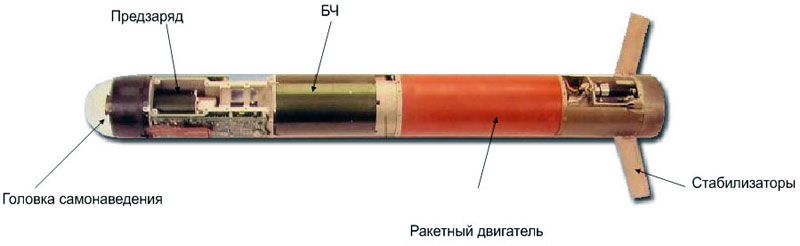

Laser Homing Anti-TankТанк "Меркава" Мк.2 вооружили 105-мм управляемой противотанковой ракетой LAHAT (Laser Homing Anti-Tank, "Лахат", "Накал") израильского производства, представляющей собой уменьшенный вариант вертолетной ПТУР Nimrod. Ракета запускалась непосредственно через ствол пушки и управлялась наводчиком-оператором по отраженному лазерному лучу. Ее дальность поражения - 6000-8000 м, отклонение от точки прицеливания - 0,7 м, пробивная способность - 800 мм гомогенной брони. Масса ракеты -13,5 кг, длина - 984 мм, боеголовка -тандемная кумулятивная. Скорость полета - 300 м/с. Боезапас - 5-6 выстрелов. Возможной стала стрельба и по вертолетам.

На танк Merkava Мк.2 установили модифицированную быстродействующую систему пожаротушения Spectronix ("Спектроникс") с тремя датчиками и четырьмя баллонами, заправленными огнетушащим газом Hellon ("Хэллон").

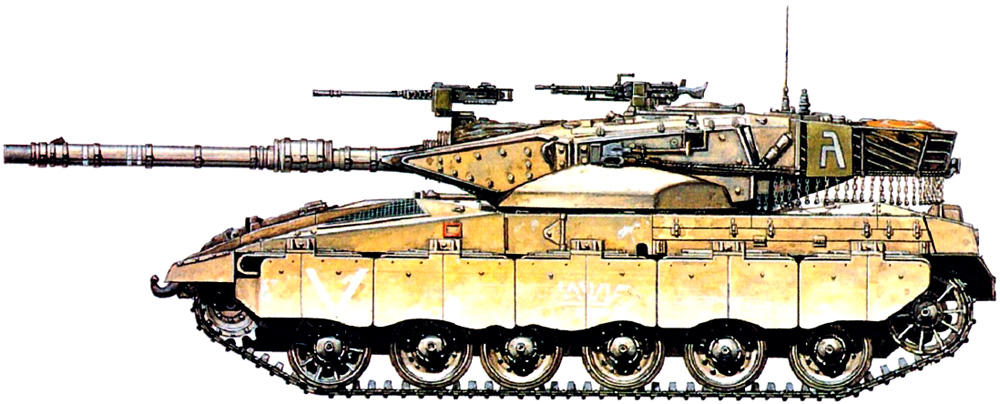

Merkava Mk.2 188-я танковая бригада "Barak". Голанские высоты, 1986

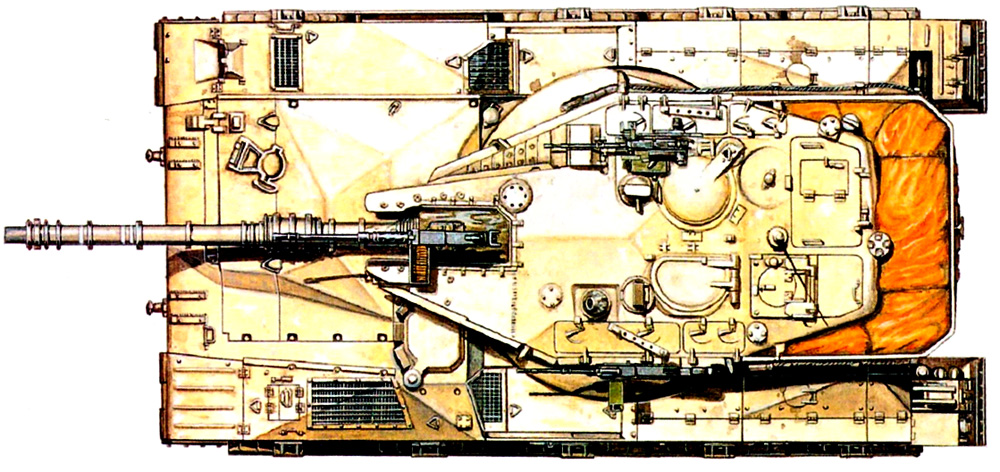

Merkava Mk.2
Merkava Mk.2
Merkava Mk.2
Кликите на танк Меркава, чтобы увеличить



Модификации танка Merkava Mk.2:

  • Merkava Mk.2 ("Меркава Симан 2") - вторая серийная модель. Дополнительное бронирование башни. Пятисекционные бортовые экраны. Автоматическая трансмиссия. СУО Matador Мк.2. Миномет внесен во внутрь башни. Выхлопная решётка - прямоугольная. Передний каток имеет ребра жесткости.
  • Merkava Mk.2B ("Меркава Симан 2Бет") - с незначительными доработками и некоторыми изменениями в СУО. Вспомогательная силовая установка. С октября 1984 г. в состав усовершенствованной СУО включен тепловизор.
  • Merkava Mk.2B dor Dalet ("Меркава Симан 2Бет дор Далет"). Модули-выступы дополнительного бронирования бортов башни (направлены вниз). Бронеплита на верхнем листе корпуса. Дополнительная броня на бортах корпуса над экранами. Модернизация силовой установки.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКОВ MERKAVA

MERKAVA Мк.1


MERKAVA Мк.1
БОЕВАЯ МАССА, т:
60
ЭКИПАЖ, чел.:
4 (десант - 10)
ГАБАРИТНЫЕ РАЗМЕРЫ, мм
длина
7450 (пушкой вперёд - 8630)
ширина
3700
высота
2640
клиренс
470
ВООРУЖЕНИЕ:
105-мм пушка М68,
спаренный 7,62-мм пулемёт FN MAG,
два зенитных 7,62-мм пулемёта FN MAG,
60-мм миномёт
БОЕКОМПЛЕКТ:
62 выстрела,
патронов 7,62 мм - 10000, мин-30
БРОНИРОВАНИЕ

ДВИГАТЕЛЬ
12-цилиндровый V-образный дизельный двигатель AVDS-1790-6A, четырёхтактный, воздушного охлаждения с турбонаддувом; мощность 900 л.с
ТРАНСМИССИЯ
полуавтоматическая двухпоточная гидромеханическая Allison CD-850-6BX, планетарная коробка передач, два планетарных бортовых редуктора, механизм поворота дифференциального типа
ХОДОВАЯ ЧАСТЬ
шесть сдвоенных
обрезиненных катков на борт,
четыре - поддерживающих, ведущее колесо - переднее, подвеска пружинная с гидроамортизаторами на 1-м и 2-м узлах
длина гусеницы
4520 мм
ширина траков
640 мм
МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч
46
ЁМКОСТЬ ТОПЛИВНЫХ БАКОВ, л
1250
ЗАПАС ХОДА, км:
400
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ
ширина рва
3,0
высота стенки
0,95
глубина брода
1,38

MERKAVA Мк.2


MERKAVA Мк.2
БОЕВАЯ МАССА, т:
63
ЭКИПАЖ, чел.:
4
ГАБАРИТНЫЕ РАЗМЕРЫ, мм
длина
7450
ширина
3700
высота
2640
клиренс
470
ВООРУЖЕНИЕ:
105-мм пушка М68,
спаренный 7,62-мм пулемёт,
два зенитных 7,62-мм пулемёта,
60-мм миномёт
БОЕКОМПЛЕКТ:
62 (92) выстрела,
патронов 7,62 мм - 10000, мин - 30
БРОНИРОВАНИЕ

ДВИГАТЕЛЬ
12-цилиндровый
дизельный
двигатель;
мощность
900 л.с.
ТРАНСМИССИЯ
автоматическая,
усовершенствованная
ХОДОВАЯ ЧАСТЬ
три
поддерживающих
ролика,
гидравлические
упоры на двух
передних узлах подвески
длина гусеницы

ширина траков

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч
46
ЁМКОСТЬ ТОПЛИВНЫХ БАКОВ, л

ЗАПАС ХОДА, км:
400
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ

ширина рва
3,0
высота стенки
0,95
глубина брода


MERKAVA Мк.3


MERKAVA Мк.3
БОЕВАЯ МАССА, т:
65
ЭКИПАЖ, чел.:
4
ГАБАРИТНЫЕ РАЗМЕРЫ, мм
длина
7970 (с пушкой вперёд - 9040)
ширина
3720
высота
2660
клиренс

ВООРУЖЕНИЕ:
120-мм гладкоствольная пушка MG251,
7,62-мм спаренный пулемёт MAG,
два 7,62-мм зенитных пулемёта MAG,
60-мм миномёт, два шестиствольных 78,5-мм дымовых гранатомёта
БОЕКОМПЛЕКТ:
120-мм выстрелов - 48,
7,62-мм патронов - 10000
БРОНИРОВАНИЕ
модульное, комбинированное
ДВИГАТЕЛЬ
12-цилиндровый дизельный AVDS-1790-9AR с турбонагнетателем,
V-образный, воздушного охлаждения;
мощность 1200 л.с.
ТРАНСМИССИЯ
автоматическая
гидромеханическая
Ashot,
четыре передачи вперёд
и три - назад
ХОДОВАЯ ЧАСТЬ
шесть катков на борт, ведущее колесо - переднее, диаметр опорного катка - 790 мм, подвеска независимая со сдвоенными цилиндрическими пружинами и гидравлическими роторными амортизаторами
длина гусеницы

ширина траков
660 мм
МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч
60
ЁМКОСТЬ ТОПЛИВНЫХ БАКОВ, л
1400
ЗАПАС ХОДА, км:
500
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ

ширина рва
3,55
высота стенки
1,05
глубина брода
1,38

MERKAVA Mk.4


MERKAVA Mk.4
БОЕВАЯ МАССА, т:
65
ЭКИПАЖ, чел.:
4
ГАБАРИТНЫЕ РАЗМЕРЫ, мм
длина
7970 (с пушкой вперёд - 9040)
ширина
3720
высота
2660 (по крыше башни)
клиренс
530
ВООРУЖЕНИЕ:
120-мм гладкоствольная пушка
MG253, 7,62-мм спаренный
пулемёт MAG,
7,62-мм зенитный пулемёт MAG,
60-мм казнозарядный миномёт,
два шестиствольных 78,5-мм
дымовых гранатомёта
БОЕКОМПЛЕКТ:
20-мм выстрелов - 48,
7,62-мм патронов - 10000
БРОНИРОВАНИЕ
модульное, комбинированное
ДВИГАТЕЛЬ
12-цилиндровый дизельный MTU833 с турбонагнетателем, четырёхтактный, V-образный, водяного охлаждения; мощность 1500 л.с.
ТРАНСМИССИЯ
автоматическая гидромеханическая RK325 Renk, пять передач вперёд и четыре - назад
ХОДОВАЯ ЧАСТЬ
шесть катков на борт, ведущее колесо - переднее, диаметр опорного катка - 790 мм, подвеска независимая со сдвоенными цилиндрическими пружинами и гидравлическими роторными амортизаторами;
длина гусеницы

ширина траков
660
МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч
65
ЁМКОСТЬ ТОПЛИВНЫХ БАКОВ, л
1400
ЗАПАС ХОДА, км:
500
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ
ширина рва
3,55
высота стенки
1,05
глубина брода
1,40

С 1985 года началось производство модернизированного танка "Меркава" Мк.2В с системой Third Eye ("Третий глаз") фирмы Moked с датчиком определения направленного лазерного облучения машины дальномерами противника. Система мгновенно предупреждала командира танка об опасности, при этом на его дисплее высвечивались стрелки направления на целеуказатели. Датчик устанавливался на задней части башни. В СУО прицел наводчика совместили с тепловизором, гораздо улучшив "ночное зрение" танка. Заряжающего снабдили вращающимся прибором наблюдения. После этого еще усилили защиту башни, установив на ней накладные экраны комбинированной брони. Также заменили бортовые экраны на новые усиленные; улучшили их подвеску, закрепив на листовых рессорах.

Меркава Mk.2

В 1990-х гг. вновь усилили броню на крыше башни. А с 1997 г. ее "подзор" стали прикрывать ещё и дополнительными броневыми блоками от заклинивающего попадания снарядов. Эти усовершенствования привели к тому, что башня существенно изменила свой клиновидный силуэт спереди. Вновь добавили толщину брони верхнего листа корпуса, ещё надежнее прикрывая механика-водителя. Увеличили высоту бортовых экранов для лучшего прикрытия бортов. Миномет теперь стали размещать внутри башни со стороны заряжающего.

Производство танков "Меркава" Мк.2 начали в сентябре 1983 года, завершили - в 1989 году. Всего в войсках получили около 600 единиц (по некоторым данным - 550). На смену им пришли машины следующего поколения - израильские танки "Меркава" Мк.3.
