Краткое описание пушки

ГЛАВА ТРЕТЬЯ

ВООРУЖЕНИЕ ТАНКА

ОБЩИЕ СВЕДЕНИЯ

Руководство по матчасти танка Т-34

В танке Т-34-85 устанавливается 85-мм танковая пушка обр.1944 г. (При изучении устройства пушки пользоваться пособием "Руководство службы по 85-мм танковой пушке обр. 41 г.", Воениздат, 1946 г.) и два танковых пулемета ДТМ 2 7,62 мм (При изучении устройства пулемета ДТМ пользоваться пособием "Руководство по пулемету ДТМ", Воениздат 1946 г.).

Пушка и один пулемет устанавливаются спаренно в башне танка. Другой пулемет устанавливается в верхнем лобовом листе корпуса танка.
Пушка, спаренная с пулеметом, устанавливается в башне танка (рис. 47) на цапфах, ось которых расположена горизонтально. Поворот спаренной установки на цапфах при помощи подъемного механизма обеспечивает придание пушке и пулемету углов возвышения и снижения.
Пулемет, спаренный с пушкой, устанавливается в гнездо пулеметной установки и закрепляется в ней поворотом зажимного кольца.

Пулеметная установка болтами крепится к кронштейну, укрепленному на люльке пушки.
Лобовой пулемет устанавливается в шаровой установке (рис. 48), которая крепится в шаровом гнезде прилива броневого колпака, приваренного к кромкам овального отверстия верхнего лобового листа корпуса танка. Пулемет устанавливается в гнездо шара и закрепляется поворотом рукоятки зажимного кольца.
При помощи стопора шаровой установки пулемет может быть закреплен в желаемом положении.

КРАТКОЕ ОПИСАНИЕ ПУШКИ

Пушка состоит из следующих основных частей: ствола, затвора с полуавтоматикой, люльки, противооткатных устройств, подъемного механизма, спускового механизма и ограждения с гильзоулавливателем.

1. СТВОЛ ПУШКИ

Ствол пушки (рис. 49) состоит из трубы 1, казенника 2, муфты 3, накладки 5 и обоймы 4.

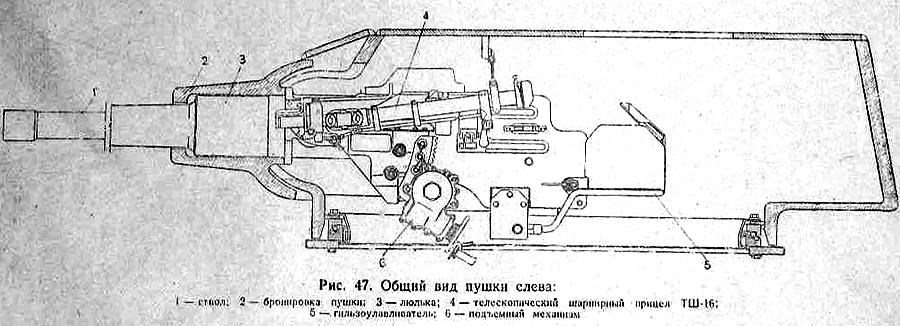

Рис. 47. Общий вид
 пушки танка слева

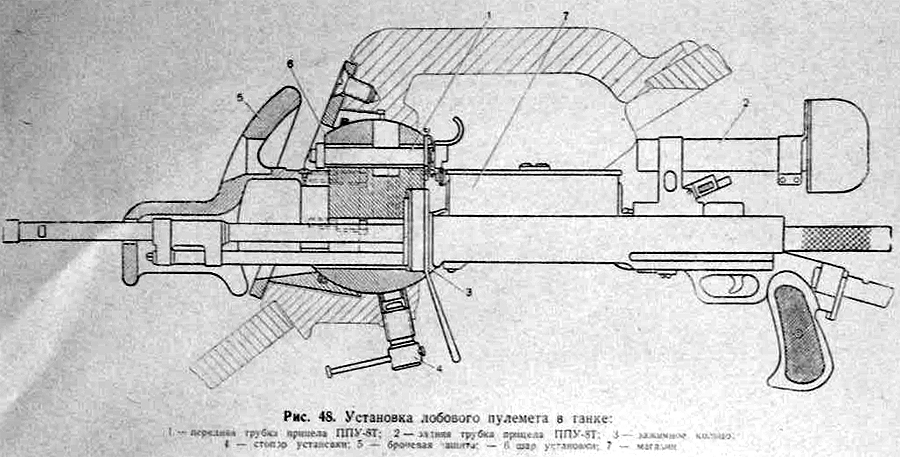

Рис. 48. Установка лобового пулемета в танке
Общий вид пушки слева
Установка лобового пулемета
Нажмите на рисунок для увеличения

Труба 1 вставляется в казенник 2 и центрируется в нем кольцевым буртом. Канал трубы делится на нарезную часть и патронник. Нарезная часть имеет 24 нареза.
Муфта 3 служит для скрепления трубы с казенником.

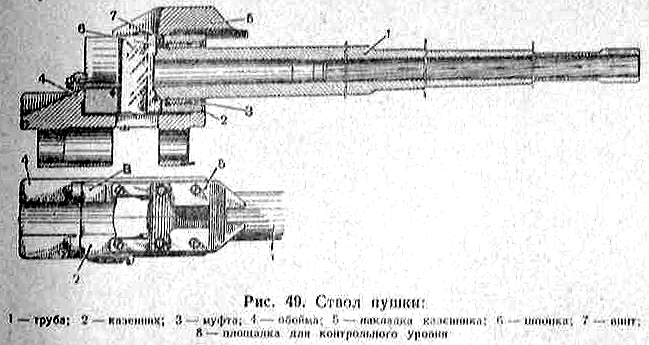

Рис.49. Ствол пушки
Башня
Нажмите на рисунок для увеличения

Обойма 4 служит для крепления противооткатных устройств. Обойма привинчивается к казеннику болтами.

2. ЗАТВОР С ПОЛУАВТОМАТИКОЙ

Затвор состоит из следующих основных частей: запирающего механизма, ударного механизма, выбрасывающего механизма и полуавтоматики.

Запирающий механизм (рис. 50)

Запирающий механизм предназначается для запирания канала ствола. Запирающий механизм состоит из следующих основных частей: клина 1, кривошипа 2, оси кривошипа 3 со стопором 4, рукоятки затвора 6 и упора клина 7 со стопором 8 упора.

Ударный механизм

Ударный механизм (рис. 51) служит для производства выстрела. Он помещается и нейтральном гнезде клина. Ударный механизм состоит из следующих деталей: ударника 1, боевой пружины 2, взвода 3 ударника, оси 4 взвода, стопора 5, взвода с пружиной 7 и крышки 6 ударника.

Выбрасывающий механизм

Выбрасывающий механизм предназначен для выбрасывания из патронника стреляной гильзы после выстрела, а также для выбрасывания патрона при получении осечки. Выбрасывающий механизм состоит из следующих деталей (рис. 52): двух выбрасывателей — левого 1 и правого 2, оси 3 выбрасывателей и поджима 4 выбрасывателей с пружиной 5.

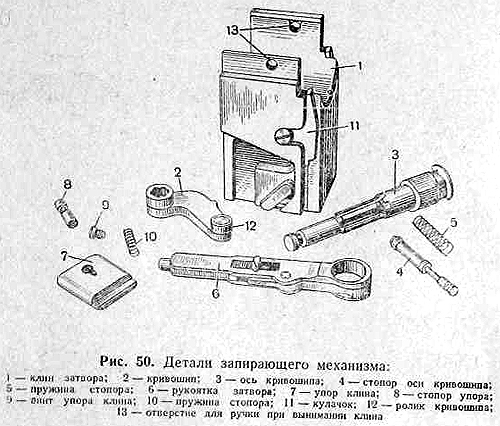

Рис.50. Детали запирающего механизма
Рис.51. Детали ударного
механизма

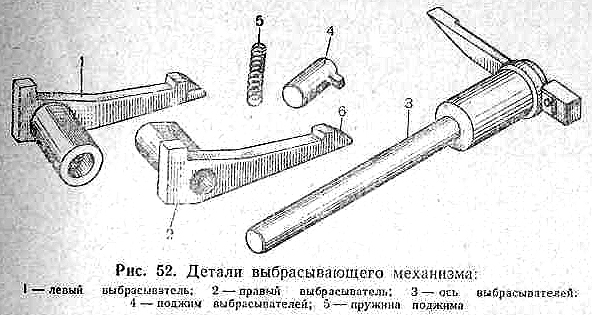

Рис.52. Детали выбрасывающего механизма
Нажмите на рисунок для увеличения

Полуавтоматика

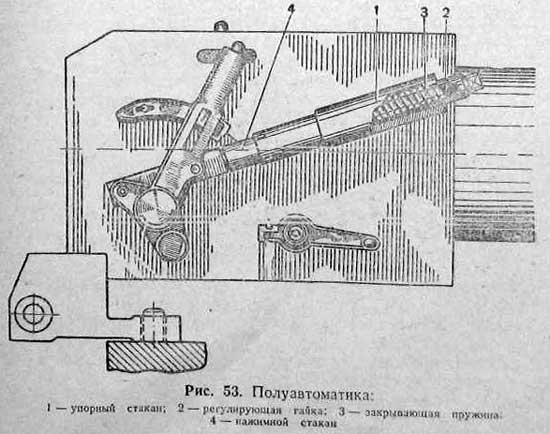

Рис.53. Полуавтоматика
Башня
Нажмите на рисунок для увеличения

Полуавтоматика (рис. 53) расположена с правой стороны пушки.
Она состоит из закрывающего механизма и копира. Закрывающий механизм автоматически закрывает затвор после того, как выбрасыватели освободят клин.

Закрывающий механизм состоит из следующих деталей: упорного стакана 1, нажимного стакана 4, закрывающей пружины 3 и регулирующей гайки 2.

Для производства выстрела нужно нажать на рычаг, смонтированный на ручке маховика подъемного механизма (при работе электроспуском) или оттянуть за спусковой шнур рычаг, расположенный на левом щите ограждения (при механическом спуске). В том и другом случаях рычаг электроспуска утопит нажим, расположенный в казеннике.
При этом стопор взвода переместится вправо и взвод ударника сможет повернуться, вследствие чего ударник под действием боевой пружины продвинется вперед и ударит бойком по капсюльной втулке гильзы. Произойдет выстрел, и откатные части со стволом откатятся назад.
