7. УКЛАДКА ЗИП В КОРПУСЕ И СНАРУЖИ ТАНКА

Запасные части, инструмент и принадлежности танка (ЗИП) укладываются как снаружи, так и внутри машины. Схема размещения ЗИП снаружи танка представлена на рис. 30.
Схема размещения ЗИП внутри танка представлена на рис 31.

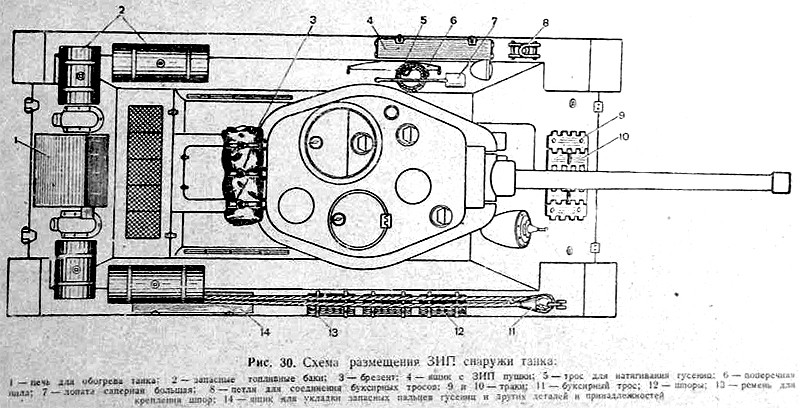

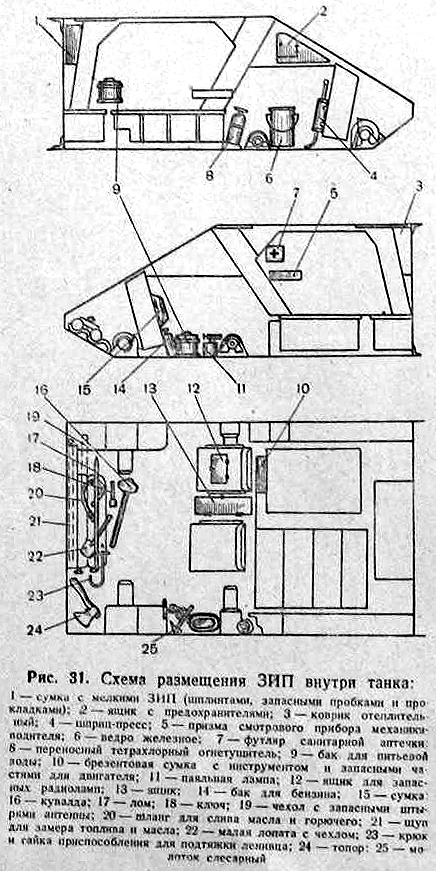

Рис.30. Схема размещения ЗИП снаружи танка	Рис.31. Схема размещения ЗИП внутри танка
Нажмите на рисунок для увеличения

8. РАЗМЕЩЕНИЕ БОЕВОГО КОМПЛЕКТА В КОРПУСЕ И БАШНЕ ТАНКА

(рис. 32, 33, 34)

В боекомплект танка Т-34-85 входит:
85-мм унитарных патронов 56—60 шт.
7,62-мм патронов к пулеметам ДТМ — 1890 шт.
Гранат ручных — 20 шт.
Ракет сигнальных — 36 шт.

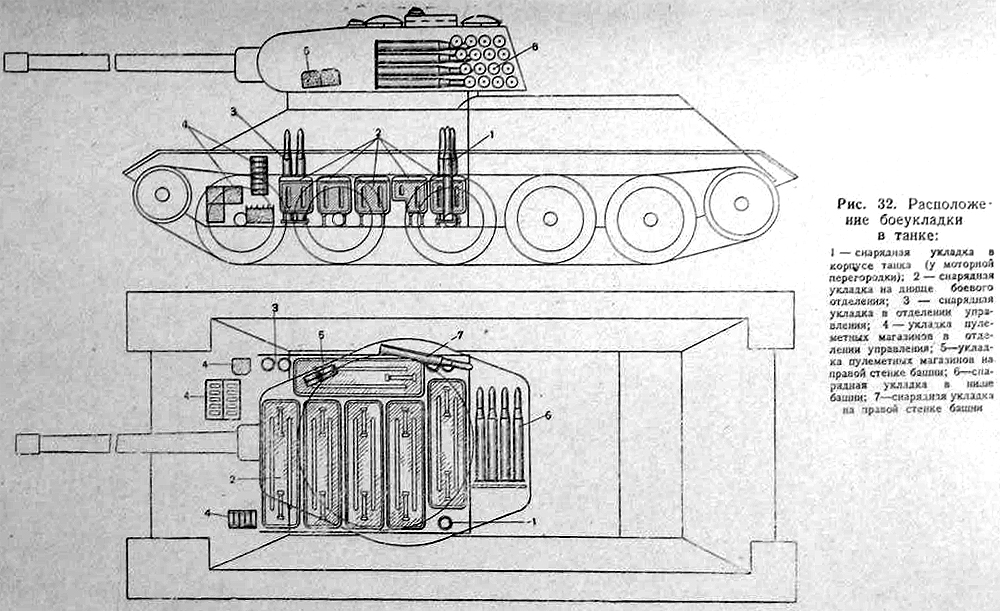

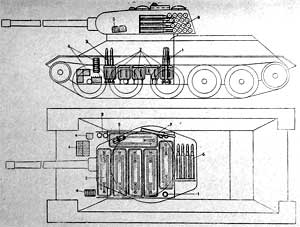

Рис.32. Расположение боеукладки в танке

Нажмите на рисунок для увеличения

Для размещения унитарных пaтpoнов для пушки в танке имеется:
пять ящиков на дне боевого отделения, вмещающих по шесть выстрелов каждый;
ящик на дне боевого отделения, вмещающий пять выстрелов;
в нише башни укладка на шестнадцать выстрелов; в некоторых машинах укладка в нише вмещает только двенадцать выстрелов;
на правом борту башни (у заряжающего) гнезда на четыре выстрела;
два вертикальных гнезда справа в передней части боевого отделения;
три вертикальных гнезда по углам боевого отделения у моторной перегородки.

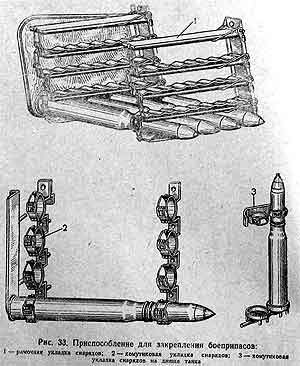

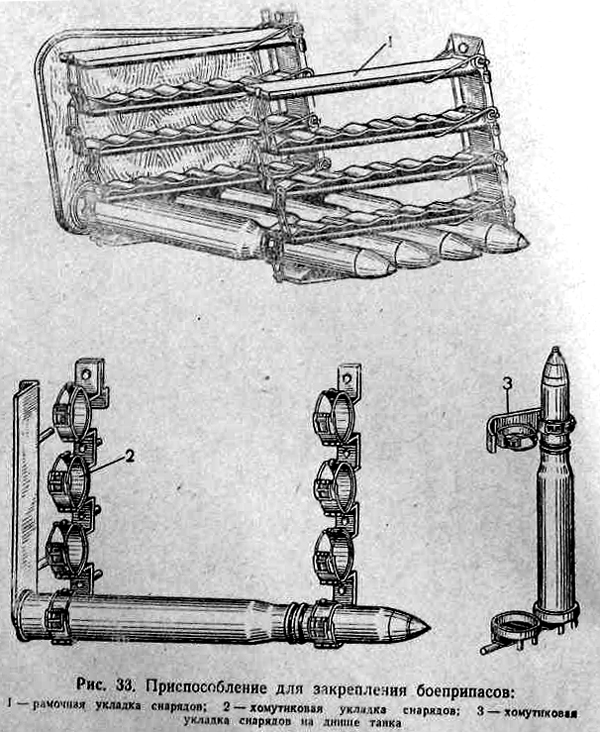

Рис.33. Приспособление
для закрепления боеприпасов

Нажмите на рисунок для увеличения

Для 7,62-мм патронов имеется 30 магазинов, гнезда для которых размещаются следующим образом:
на переднем лобовом листе брони впереди пулеметчика гнезда на пятнадцать магазинов;
сбоку справа в лобовой части корпуса — гнезда на шесть магазинов;
сбоку слева у механика-водителя имеются гнезда на пять магазинов;
у заряжающею на правой стенке башни имеются гнезда на четыре магазина.

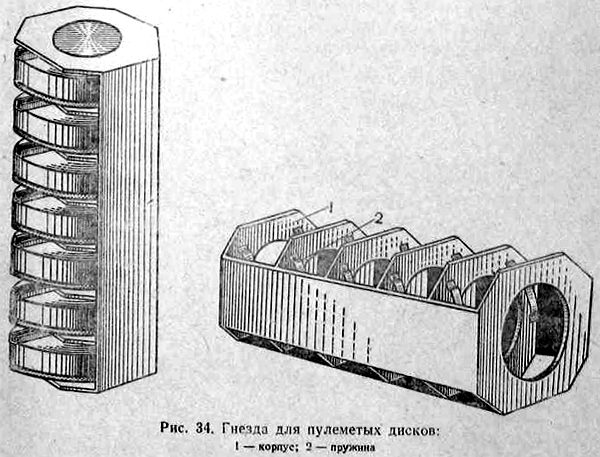

Рис.34. Гнезда для пулеметных дисков

Нажмите на рисунок для увеличения

Всего 30 гнезд для магазинов.

Гранаты Ф-1 размещаются у командира орудия на левом фальшборту (гнезда на 20 гранат), а запалы в сумках — возле гранат.
Ракеты помещаются в сумке у командира орудия.
