Танк ИС-7

Тяжелый танк ИС-7

Тяжелый танк ИС-7В конце 1944 года в конструкторском бюро Опытного завода № 100 приступили к эскизным проработкам нового тяжелого танка. Предполагалось, что эта машина воплотит в себе весь опыт, накопленный при конструировании, эксплуатации и боевом применении тяжелых танков в годы войны. Не найдя поддержки у наркома танковой промышленности В. А. Малышева, директор и главный конструктор завода Ж. Я. Котин обратился за помощью к шефу НКВД Л. П. Берии.
Последний оказал необходимое содействие, и в начале 1945 года полным ходом начались проектные работы над несколькими вариантами танка - объектами 257, 258 и 259. В основном они различались типом силовой установки и трансмиссией (электрическая или механическая). Летом 1945 года в Ленинграде началось проектирование объекта 260, получившего индекс ИС-7. Для его детальной проработки было создано несколько узкоспециализированных групп, руководителями которых назначили опытных инженеров, имевших большой опыт в создании тяжелых машин. Рабочие чертежи были выполнены в крайне сжатые сроки, уже 9 сентября 1945 года их подписал главный конструктор Ж. Я. Котин. Корпус танка был спроектирован с большими углами наклона броневых листов.

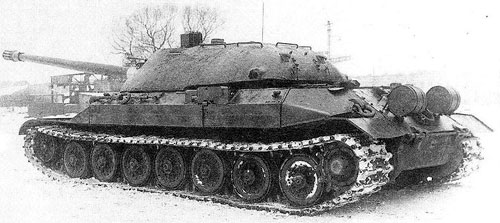

ИС-7

Лобовая часть - трехгранная, по типу ИС-3, но не так сильно выступающая вперед. В качестве силовой установки планировалось использование блока из двух дизелей В-16 общей мощностью 1200 л. с. Электрическая трансмиссия была аналогична установленной на ИС-6. Топливные баки располагались в подмоторном фундаменте, где за счет скошенных внутрь бортовых листов корпуса образовалось пустое пространство. Вооружение танка ИС-7, состоявшее из 130-мм пушки С-26, трех пулеметов ДТ и двух 14,5-мм пулеметов Владимирова (КПВ), размещалось в литой башне приплюснутой формы.

Несмотря на большую массу - 65 т, машина получилась очень компактной. Был построен деревянный макет танка в натуральную величину. В 1946 году началось проектирование другого варианта, имевшего тот же заводской индекс - 260. Во второй половине 1946 года по чертежам конструкторского отдела танкового производства в цехах Кировского завода и филиала завода № 100 были изготовлены два опытных образца объекта 260. Первый из них собрали 8 сентября 1946 года, прошел до конца года на ходовых испытаниях 1000 км и по их результатам отвечал основным тактико-техническим требованиям.

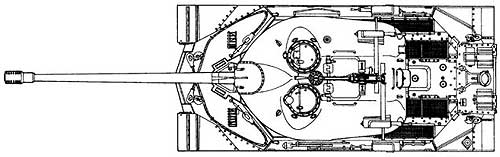

танк ИС-7

Была достигнута максимальная скорость 60 км/ч, средняя скорость по разбитой булыжной дороге составила 32 км/ч. Второй образец был собран 25 декабря 1946 года и прошел на ходовых испытаниях 45 км. В процессе конструирования новой машины было выполнено около 1500 рабочих чертежей, внедрено в проект более 25 решений, ранее не встречавшихся в танкостроении, к разработкам и консультациям привлекались более 20 институтов и научных учреждений. В связи с отсутствием мотора мощностью 1200 л. с. предполагалось установить в ИС-7 спаренную установку двух дизелей В-16 завода № 77. Одновременно Министерство транспортного машиностроения СССР (Минтрансмаш) поручило заводу № 800 изготовить необходимый двигатель.

Завод задания не выполнил, а спаренная установка завода № 77 опоздала к срокам, утвержденным Минтрансмашем. Кроме того, она не была отработана и испытана заводом-изготовителем. Испытания и доводка проводились филиалом завода № 100 и выявили ее полную конструктивную непригодность. Не имея необходимого двигателя, но стремясь выполнить в срок правительственное задание, Кировский завод совместно с заводом № 500 Минавиапрома приступил к созданию танкового дизеля ТД-30 на базе авиационного АЧ-300. В результате на двух первых образцах ИС-7 установили двигатели ТД-30, которые показали в процессе испытаний свою пригодность, но из-за плохой сборки требовали доводки. При работе над силовой установкой был частично внедрен, а частично опробован в лабораторных условиях целый ряд новшеств: мягкие резиновые топливные баки общей емкостью 800 литров, противопожарное оборудование с автоматическими термозамыкателями, срабатывавшими при температуре 100°-110°С, эжекционная система охлаждения двигателя. Трансмиссия танка была спроектирована в двух вариантах.

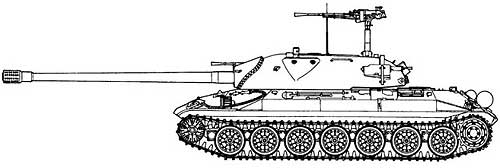

танк ИС-7

Первый, изготовленный и испытанный в ИС-7, имел шестиступенчатую КП с кареточным переключением и синхронизаторами. Механизм поворота - планетарный, двухступенчатый. Управление имело гидравлические сервоприводы. При испытаниях трансмиссия показала хорошие тяговые качества, обеспечив высокие скорости машины. Второй вариант шестиступенчатой механической трансмиссии был разработан совместно с МВТУ имени Н. Э. Баумана. Трансмиссия планетарная, 4 ступенчатая, с механизмом поворота тиг ЗК. Управление танком облегчалось гидравлическими сервоприводами с перспективным выбором передач.

При разработке ходовой части конструкторским отделом был спроектирован ряд вариантов подвесок, изготовленных подвергнутых лабораторно-ходовым испытаниям на серийных танках и на первом опытном ИС-7. На их основании были разработаны окончательны рабочие чертежи всей ходовой части. Впервые в отечественном танкостроении были применены гусеницы с резинометаллическим шарниром, гидравлические амортизаторы двухсторонней действия, опорные катки с внутренне амортизацией, работающие при больших нагрузках, пучковые торсионы. Была установлена 130-мм пушка С-26 с новым щелевым дульным тормозом. Высокая скорострельность (6-выстрелов в минуту) обеспечивалась применением механизма заряжания.

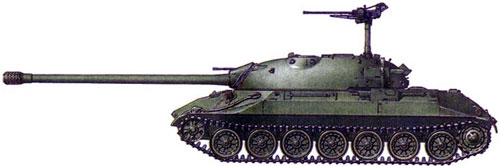

Тяжелый танк ИС-7

На танке ИС-7 размещалось 7 пулеметов: один калибра 14,5-мм и шесть калибра 7,62-мм Силами лаборатории отдела главного конструктора Кировского завода был изготовлен дистанционный синхронно-следящий электропривод пулеметно установки с использованием отдельных элементов аппаратуры иностранной техники. Изготовленный образец турельной установки двух 7,62-мм пулеметов был смонтирован на корме башни опытного танка и прошел испытания, обеспечив высокую маневренность пулеметного огня. Кроме двух образцов, собранных на Кировском заводе и проходивших ходовые испытания в конце 1946 - начале 1947 года, на Ижорском заводе изготовили еще два броневых корпуса и две башни. Эти корпуса и башни испытывались обстрелом из орудий калибра 81-мм 122-мм и 128-мм на полигоне ГАБТУ Кубинка. Результаты испытаний легли основу окончательного варианта бронирования нового танка.

В течение 1947 года в КБ Кировского завода шла интенсивная работа по созданию проекта улучшенного варианта ИС-7. Проект многое сохранил от своего предшественника, но вместе с тем в него было внесено немало существенных изменений. Корпус стал немного шире, а башня - более приплюснутой. ИС-7 получил гнутые борта корпуса, предложенные конструктором Г. Н. Москвиным. Было усилено вооружение машина получила новую 130-мм пушку С-70 с длинной ствола 54 калибра. Ее снаряд массой 33,4 кг покидал ствол с начальной скоростью 900 м/с. Новинкой для своего времени стала система управления огнем. Прибор управления огнем обеспечивал наведение стабилизированной призмы на цель независимо от пушки, автоматическое приведение пушки к стабилизированной линии прицеливания при выстреле и автоматическое производство выстрела. Танк имел 8 пулеметов, из них два КПВ калибра 14,5-мм. Один крупнокалиберный и два РП-46 калибра 7,62-мм (модернизированный послевоенный вариант пулемета ДТ) были установлены в маске пушки. Еще два РП-46 находились на надгусеничных полках, два других, повернутых назад, крепились снаружи по бортам кормовой части башни. Все пулеметы с дистанционным управлением.

танк ИС-7На крыше башни на специальной штанге устанавливался второй крупнокалиберный пулемет, оснащенный опробованным на первом опытном танке синхронно-следящим дистанционным электроприводом наведения, позволявшим вести огонь как по воздушным, так и по наземным целям без выхода из танка. В целях повышения огневой мощи конструкторами Кировского завода в инициативном порядке разрабатывался строенный вариант (1х14,5-мм и 2х7,62-мм) зенитной пулеметной установки.

Боекомплект состоял из 30 выстрелов раздельного заряжания, 400 патронов калибра 14,5-мм и 2500 патронов калибра 7,62-мм. Для первых образцов ИС-7 совместно с НИИ артиллерийского вооружения впервые в отечественном танкостроении использовались эжекторы, изготовленные из фрезерованных броневых листов. Причем пять разных моделей эжекторов проходили предварительные испытания на стендах. Был установлен инерционный сухой матерчатый воздушный фильтр с двумя ступенями очистки и автоматическим удалением пыли из бункера с использованием энергии выхлопных газов. Емкость мягких топливных баков, изготовленных из специальной ткани и выдерживавших давление до 0,5 атм., была доведена до 1300 л.

Был установлен вариант трансмиссии, разработанный в 1946 году совместно с МВТУ им. Баумана. Ходовая часть включала в себя семь опорных катков большого диаметра на борт и не имела поддерживающих роликов. Катки выполнялись двойными, с внутренней амортизацией. Для улучшения плавности хода были применены гидравлические амортизаторы двустороннего действия, поршень которых располагался внутри балансира подвески. Амортизаторы разрабатывались группой инженеров под руководством Л. 3. Шенкера. Гусеница шириной 710-мм имела литые траки коробчатого сечения с резинометаллическим шарниром. Их применение позволило увеличить износоустойчивость и уменьшить шум при движении, но в то-же время они были сложны в производстве.

Тяжелый танк ИС-7

Автоматическая система пожаротушения конструкции М. Г. Шелемина состояла из датчиков и огнетушителей, установленных в моторно-трансмиссионном отделении, и была рассчитана на трехразовое включение в случае загорания. Летом 1948 года Кировский завод изготовил четыре ИС-7, которые после проведения заводских испытаний передали на государственные. Танк произвел сильное впечатление на членов приемной комиссии: при массе 68 т машина без труда развивала скорость 60 км/ч, обладала отличной проходимостью. Его броневая защита в то время была практически неуязвима. Достаточно сказать, что танк ИС-7 выдерживал обстрел не только 128-мм немецкой пушки, но и собственного 130-мм орудия. Тем не менее испытания не обошлись без ЧП.

Так, во время одного из обстрелов на полигоне снаряд, скользнув по гнутому борту, ударил в блок подвески, и тот, видимо, слабо приваренный, отскочил от днища вместе с катком. Во время пробега другой машины двигатель, выработавший уже гарантийный срок на испытаниях, загорелся. Система пожаротушения дала две вспышки для локализации пожара, но погасить возгорание не смогла. Экипаж покинул машину, и она полностью сгорела. Но, несмотря на ряд критических замечаний, в 1949 году военные выдали Кировскому заводу заказ на изготовление партии из 50 танков. Заказ этот по неясным причинам не был выполнен. Главное бронетанковое управление обвиняло завод, который, по его мнению, всячески задерживал изготовление оснастки и приспособлений, необходимых для серийного производства. Заводчане ссылались на военных, которые "зарубили" машину, требуя снизить массу до 50 т. Достоверно известно только одно, ни одна из 50 заказанных машин не покинула цехов завода.

Тактико-технические характеристики тяжелого танка ИС-7

Боевая масса, т
68
Экипаж, чел
5
Габаритные размеры, мм:
длина с пушкой вперед
11170
ширина
3440
высота
2600
клиренс
410
Броня, мм
лоб корпуса
150
борт корпуса
150-100
корма
100-60
башня
210-94
крыша
30
днище
20
Вооружение:
  130-мм нарезная пушка С-70; два 14,5-мм пулемета КПВ; шесть 7,62-мм пулеметов
Боекомплект:

30 выстрелов, 400 патронов калибра 14,5-мм, 2500 патронов калибра 7,62-мм
Двигатель
М-50Т, дизельный, 12-цилиндровый, четырехтактный, V-образный, жидкостного охлаждения, мощность 1050 л. с. при 1850 об/мин
Удельное давление на грунт, кг/см.кв
0,97
Скорость по шоссе, км/ч
59,6
Запас хода по шоссе, км
190

Для нового танка на Кировском заводе разработали механизм заряжания по типу морских установок, имевший электропривод и малые габариты, что совместно с результатами испытаний башни обстрелом и замечаний комиссии ГАБТУ позволило создать более рациональную по снарядостойкости башню. Экипаж состоял из пяти человек, причем четверо размещались в башне. Командир находился справа от орудия, наводчик - слева и два заряжающих сзади. Заряжающие управляли пулеметами, расположенными в корме башни, на надгусеничных полках и крупнокалиберным на зенитной установке.

В качестве силовой установки на новом варианте ИС-7 использовался серийный морской 12-цилиндровый дизель М-50Т мощностью 1050 л. с. при 1850 об/мин. Он не имел себе равных в мире по совокупности основных боевых показателей. При боевой массе, как у немецкого "Королевского тигра", ИС-7 значительно превосходил этот один из сильнейших и самый тяжелый серийный танк Второй мировой войны, созданный на два года раньше, как по броневой защите, так и по вооружению. Остается только сожалеть, что производство этой уникальной боевой машины так и не было развернуто.

Источники:

  • Бронеколлекция, М.Барятинский, М.Коломиец, А.Кощавцев. Советские тяжелые послевоенные танки;
  • М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945-1965 гг;
  • Г.Л. Холявский "Полная энциклопедия танков мира 1915 - 2000 гг";
  • Christoper Chant "World Encyclopedia of the Tank";
  • "Зарубежное военное обозрение".
