Танк "Тип 63" (WZ-211)

Легкий плавающий танк "Тип 63" (WZ-211)

Легкий танк «Тип 63»В конце 1950 годов в Китай из Советского Союза было поставлено несколько партий легких плавающих танков ПТ-76. На базе ПТ-76 был разработан свой вариант, получивший название "Тип 60". В ходе последующих работ по совершенствованию этого танка была создана модификация, получившая название "Тип 63". В конструкции этой машины используются сборочные единицы ПТ-76 и бронетранспортера тип 77 (китайский вариант советского БТР-50ПК). Корпус сварен из стальных броневых листов. Он разделен на три отделения - боевое отделение в середине, моторно-трансмиссионное в корме и отделение управления впереди. Место механика-водителя смещено к левому борту. Для наблюдения за дорогой он использует три призменных прибора, один из которых может заменяться на водительский ПНВ.

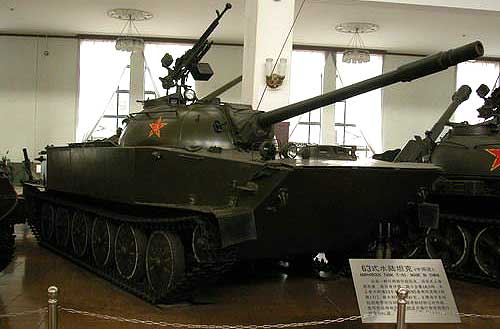

Плавающий танк «Тип 63»

Остальные члены экипажа размещены в башне: командир танка и наводчик слева, а заряжающий справа от пушки. Характерной особенностью башни является куполообразный вентилятор, расположенный на крыше за люком командира. Основным вооружением является 85-мм нарезная пушка. Из нее можно вести огонь бронебойными, бронебойно-фугасными, кумулятивными, осколочно-фугасными и дымовыми боеприпасами. Общий боекомплект пушки 47 выстрелов. С пушкой спарен установленный справа от нее 7,62-мм пулемет с боекомплектом 1000 патронов.

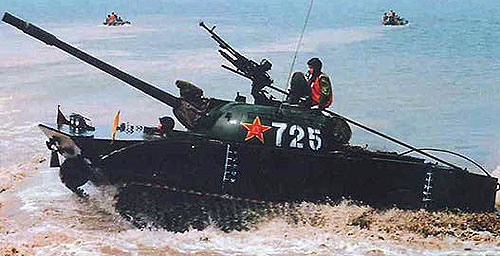

Плавающий «Тип 63»

Приборы прицеливания и наблюдения оптические, не имеющие существенных отличий от приборов "Тип 59". Приводы наведения башни ручные и электрические, подъемный механизм пушки механический. Углы наведения в вертикальной плоскости составляют от -5° до + 18° На части машин устанавливался лазерный дальномер китайского производства, подобный тому, что использовался на основном танке "Тип 59". На шкворне основания люка заряжающего размещен 12,7-мм зенитный пулемет с боекомплектом 500 патронов.

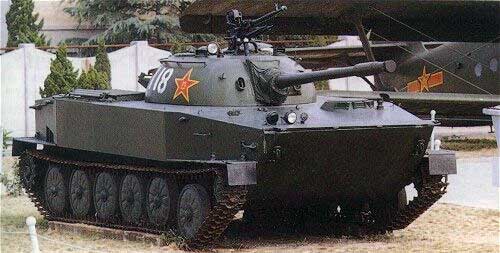

танк «Тип 63»

Машина имеет противопульное бронирование, характерное для полностью амфибийных, т. е. плавающих машин устройство корпуса. Толщины броневых деталей корпуса составляют от 10-мм (борта, крыша, корма, днище) до 14-мм (нижняя лобовая деталь) миллиметров. Верхняя лобовая деталь, имеющая толщину 11-мм и угол наклона 80° к вертикали, дополнительно защищается волноотражательным щитком, укладываемым на нее при движении по суше. Башня сварная из литых и катаных броневых деталей. Используется система противопожарного оборудования, аналогичная ППО ПТ-76.

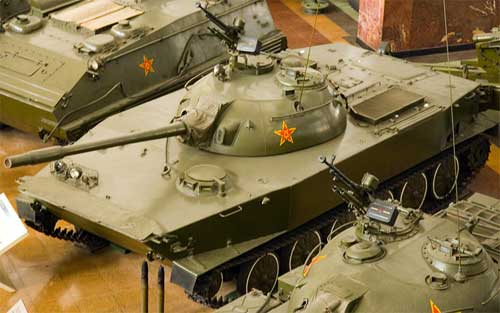

«Тип 63»

Танк развивает максимальную скорость при движении по шоссе 64 км/ч, на плаву 12 км/ч. Запас хода по топливу составляет 370 км при вместимости топливных баков 545 л. На корме корпуса могут устанавливаться дополнительные бочки. В МТО установлен 12-цилиндровый дизель жидкостного охлаждения мощностью 400 л. с. Механическая трансмиссия обеспечивает 5 передач переднего и 1 заднего хода. В трансмиссии предусмотрен отбор мощности на реактивные водометные движители. Катки подобны каткам советского ПТ-76, подвеска индивидуальная-торсионная. Компоновка ходовой части традиционная,с задним ведущим и передними направляющими колесами. "Тип 63" принимал участие в боевых действиях во время войны с Вьетнамом.

Тактико-технические характеристики легкого танка "Тип 63"

Боевая масса, т 18,7
Экипаж, чел 4
Габаритные размеры, мм: Танки Китая
длина по корпусу 7150
ширина 3200
высота 2520
клиренс 370
Броня, мм
  от 10 до 14
Вооружение:
  85-мм нарезная пушка; 12,7-мм зенитный пулемет; 7,62-мм пулемет
Боекомплект:
  47 выстрелов, 500 патронов калибра 12,7-мм и 1000 патронов калибра 7,62-мм
Двигатель дизельный, 12-цилиндровый, V-образный, мощность 400 л, с.
Удельное давление на грунт, кг/см.кв
Скорость, км/ч
по шоссе 64
на плаву 12
Запас хода по шоссе, км 370
Преодолеваемые препятствия:
высота стенки, м 0,87
ширина рва, м 2,9
глубина брода, м плавающий танк

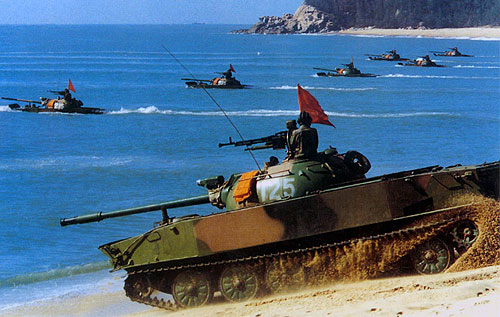

танк «Тип 63»

Модификации:

  • "Тип 63-I"/WZ-211-1 (серийная модификация с новым двигателем);
  • "Тип 63-II"/WZ-211-2 (установлен лазерный дальномер);
  • "Тип 63A"/ZTZ-63A (105-мм пушка , новая СУО);
  • "Тип 63HG" (опытный танк на базе "Тип 63А" с улучшенной мореходностью).

Машины созданные на базе "Тип 63"/WZ-211:

  • "Тип 99"/WZ-213 (новый плавающий танк; 2000 г.);
  • "Тип 77-I/II"/WZ-511-1/2 (плавающий БТР для морской пехоты).

Источники:

  • В. Мальгинов Легкие танки зарубежных стран 1945-2000 / М. Барятинский. Моделист-конструктор;
  • Г.Л. Холявский "Полная энциклопедия танков мира 1915 - 2000 гг";
  • Christoper Chant "World Encyclopedia of the Tank";
  • Czołgi Świata" (World's Tanks or Tanks Of The World);
  • Dennis J. Blasko "The Chinese Army Today: Tradition and Transformation for the 21st Century".
